تركيب وتشغيل لوحة التوزيع الكهربائية

تُعدّ لوحات التوزيع الكهربائية من أهم المكوّنات الأساسية في أي نظام كهربائي صناعي أو تجاري أو سكني، فهي المسؤولة عن تنظيم توزيع الطاقة الكهربائية بطريقة آمنة وفعّالة.
وعملية تركيب وتشغيل لوحة التوزيع الكهربائية تحتاج إلى دقة عالية، ومعرفة هندسية متخصصة، والتزام صارم بإجراءات السلامة ومعايير الجودة الدولية.

في هذا المقال الشامل، سنتعرّف على مفهوم لوحة التوزيع، وأهم أنواعها، وخطوات تركيبها وتشغيلها، وأبرز المعايير التي يجب الالتزام بها لضمان أداء آمن ومستقر.

ما هي لوحة التوزيع الكهربائية؟

لوحة التوزيع الكهربائية (Distribution Board) هي وحدة تُستخدم لتوزيع الطاقة القادمة من مصدر رئيسي — مثل المولد أو الشبكة العامة — إلى عدة دوائر فرعية داخل المنشأة.
تتكوّن اللوحة من مجموعة من القواطع، الفيوزات، المفاتيح، عدادات الجهد والتيار، وأسلاك التوصيل التي تضمن التحكم الكامل في تدفّق الكهرباء.

الهدف الأساسي منها هو توزيع التيار الكهربائي بشكل متوازن وآمن، مع إمكانية فصل أي دائرة في حالة حدوث عطل دون التأثير على باقي النظام.

أهمية تركيب لوحة التوزيع الكهربائية بشكل احترافي

يُعتبر التركيب الصحيح للوحة التوزيع الخطوة الأولى نحو نظام كهربائي آمن وفعّال.
فأي خطأ في التوصيل أو العزل قد يؤدي إلى مخاطر كبيرة مثل القصر الكهربائي، احتراق الأسلاك، أو تلف المعدات.

أهم فوائد التركيب الاحترافي:

• ضمان توزيع متوازن للطاقة على جميع الدوائر.
• تسهيل عمليات الصيانة بفضل التنظيم الجيد للأسلاك والمكونات.
• زيادة عمر المعدات الكهربائية نتيجة الاستقرار في الجهد والتيار.
• تحسين كفاءة الطاقة وتقليل الفاقد الكهربائي.
• حماية الأشخاص والممتلكات من مخاطر التماس الكهربائي أو الحريق.

خدمات أخرى : تصنيع لوحات الكهرباء الصناعية

أنواع لوحات التوزيع الكهربائية

تنقسم لوحات التوزيع إلى عدة أنواع حسب الموقع والاستخدام، وهي:

1. اللوحة الرئيسية

هي اللوحة التي تستقبل التغذية الكهربائية من المصدر الأساسي، وتوزعها إلى اللوحات الفرعية.
تحتوي عادة على قاطع رئيسي بقدرة عالية لحماية النظام من الأحمال الزائدة.

2. اللوحات الفرعية

تُستخدم لتوزيع الكهرباء على أقسام محددة من المبنى أو المصنع، وتحتوي على قواطع فرعية لحماية كل دائرة على حدة.

3. لوحات التحكم بالمحركات

تُستخدم في المصانع لتشغيل وإيقاف المحركات الصناعية والتحكم في سرعتها واتجاه دورانها.

4. لوحات الإضاءة

مخصصة لتوزيع التيار إلى وحدات الإضاءة المختلفة داخل المبنى أو المنشأة.

الأدوات والمعدات المطلوبة للتركيب

قبل البدء بعملية التركيب، يجب تجهيز مجموعة من الأدوات والمعدات لضمان تنفيذ العمل بدقة:

• مفكات عازلة للتيار
• جهاز قياس الجهد والتيار
• أسلاك كهربائية معزولة بجودة عالية
• مفاتيح وقواطع كهربائية معتمدة
• عوازل وكليبات تثبيت
• قفازات ونظارات واقية
• مفاتيح ربط وكماشة ضغط الأسلاك

خطوات تركيب لوحة التوزيع الكهربائية

1. اختيار الموقع المناسب

يجب تركيب اللوحة في مكان يسهل الوصول إليه للصيانة والفحص، بعيد عن الرطوبة والحرارة المباشرة أو المواد القابلة للاشتعال.
كما يُفضّل أن تكون اللوحة على ارتفاع مناسب (بين 1.5 و1.8 متر عن الأرض).

2. تثبيت الهيكل المعدني للوحة

يُثبت الصندوق المعدني على الجدار بواسطة براغي قوية مع مراعاة استقامته الأفقية والرأسية.
يجب أن يكون الصندوق معزولًا تمامًا عن الأرض لضمان الأمان.

3. توصيل كابل التغذية الرئيسي

يُربط كابل التغذية القادم من المصدر الرئيسي بالقاطع العام داخل اللوحة.
ويُراعى أن يكون الكابل بالحجم المناسب للتيار المطلوب وأن يكون معزولًا جيدًا.

4. تركيب القواطع الفرعية

بعد القاطع الرئيسي، تُركب القواطع الفرعية المخصصة لكل دائرة توزيع.
يجب أن تُرتّب القواطع بشكل منظم وأن تُكتب تسميات واضحة فوق كل دائرة لتسهيل التعرف عليها.

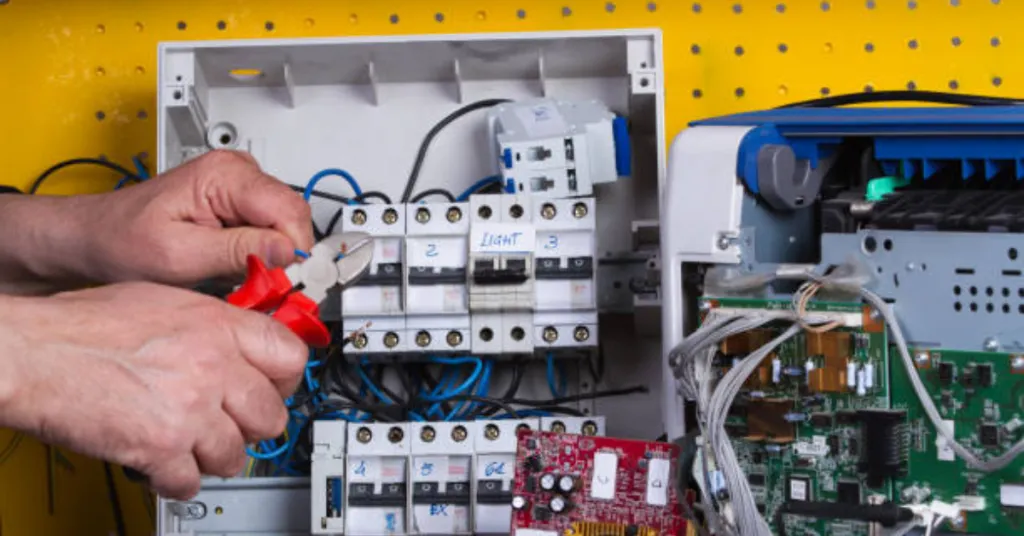

5. توصيل الأسلاك الداخلية

تُوصَل الأسلاك بين القواطع والدوائر النهائية بدقة، مع التأكد من مطابقة الألوان (الأحمر للفاز، الأزرق للحيادي، الأخضر أو الأصفر للأرضي).

6. التأريض

يُعتبر التأريض من أهم مراحل التركيب، فهو يحمي الأشخاص والمعدات من الصدمات الكهربائية.

يُربط السلك الأرضي بكل الهيكل المعدني والمكونات الحساسة.

7. الفحص النهائي

بعد اكتمال التوصيلات، تُفحص جميع الاتصالات الكهربائية لضمان عدم وجود أي تماس أو ضعف في التوصيل.

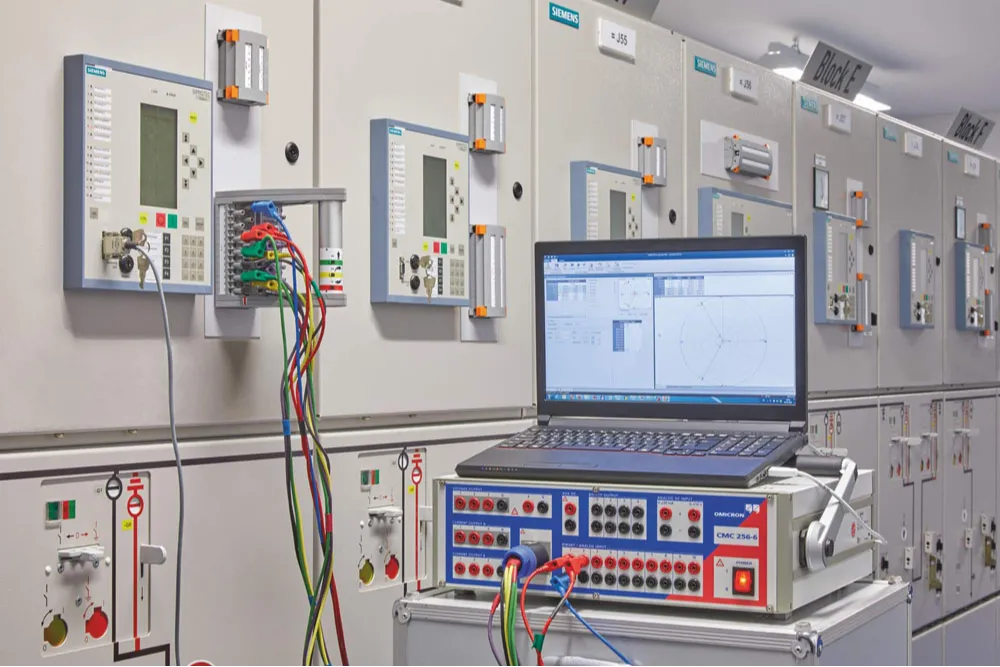

خطوات تشغيل لوحة التوزيع الكهربائية

بعد الانتهاء من التركيب، تبدأ مرحلة التشغيل والفحص الفني، وهي لا تقل أهمية عن عملية التركيب نفسها.

1. فحص العزل الكهربائي

يتم قياس مقاومة العزل باستخدام جهاز الميجر (Megger) للتأكد من أن جميع الأسلاك والمكونات معزولة جيدًا.

2. اختبار القواطع

يُجرى اختبار على القواطع الفرعية للتأكد من أنها تعمل عند تجاوز التيار المحدد (Overload test).

3. فحص الجهد والتيار

باستخدام جهاز الملتيميتر يتم التأكد من تطابق الجهد والتيار مع المواصفات المطلوبة لكل دائرة.

4. تشغيل النظام تدريجيًا

يُشغّل القاطع الرئيسي أولًا، ثم القواطع الفرعية بالتتابع.

يُراقَب أداء كل دائرة للتأكد من عدم وجود سخونة أو اهتزاز أو أصوات غير طبيعية.

5. تثبيت الملصقات التحذيرية

تُوضع ملصقات تشير إلى الجهد الكهربائي العالي، وأسماء الدوائر، وتوصيات الأمان لتوعية الفنيين والعاملين.

إجراءات السلامة أثناء التركيب والتشغيل

السلامة الكهربائية هي العنصر الأساسي في أي مشروع كهربائي.
وأي إهمال بسيط قد يؤدي إلى نتائج خطيرة.

فيما يلي أبرز تعليمات السلامة الواجب اتباعها:

• فصل مصدر التيار تمامًا قبل بدء العمل.
• ارتداء أدوات الحماية الشخصية (قفازات، نظارات، أحذية عازلة).
• استخدام أدوات كهربائية معزولة.
• عدم لمس أي سلك عارٍ أثناء التشغيل.
• التحقق من وجود التأريض قبل توصيل الطاقة.
• الابتعاد عن المياه أو الرطوبة أثناء العمل.
• التأكد من إحكام جميع البراغي والتوصيلات قبل التشغيل.

اختبارات ما بعد التشغيل

بعد الانتهاء من تركيب وتشغيل اللوحة، يجب تنفيذ مجموعة من الاختبارات لضمان الكفاءة والسلامة:

• اختبار الجهد العالي: للتحقق من قدرة العزل على مقاومة الضغوط الكهربائية.
• اختبار التحميل: التأكد من أن اللوحة تتحمّل التيار المطلوب دون ارتفاع حرارة غير طبيعي.
• اختبار تسرب التيار: لضمان عدم وجود تيار متسرّب نحو الأرض.
• اختبار الأداء المستمر: تشغيل اللوحة لفترة طويلة للتأكد من استقرارها.

صيانة لوحات التوزيع الكهربائية

حتى بعد التركيب والتشغيل، يجب الاهتمام بعمليات الصيانة الدورية للّوحة للحفاظ على أدائها العالي.
وتشمل الصيانة:

تنظيف اللوحة من الأتربة بشكل دوري.

فحص البراغي والتوصيلات وإحكامها.

اختبار القواطع شهريًا.

قياس درجة الحرارة الداخلية للّوحة.

التأكد من سلامة نظام التأريض.

استبدال أي مكونات تالفة أو محترقة فورًا.

تركيب وتشغيل لوحات التوزيع في الدول العربية

تختلف المواصفات الفنية قليلًا من دولة لأخرى، لكن جميعها تعتمد على المعايير الدولية IEC وBS وNFPA لضمان السلامة والكفاءة.
وفيما يلي لمحة عن بعض الممارسات:

• السعودية 🇸🇦: تخضع لترخيص هيئة الكهرباء والإنتاج المزدوج (WERA) ومعايير SASO.
• الإمارات 🇦🇪: تعتمد مواصفات DEWA وADWEA، مع التركيز على اللوحات الذكية والتحكم عن بُعد.
• مصر 🇪🇬: تلتزم بكود الكهرباء المصري ومعايير الجودة الصارمة للمشاريع الصناعية.
• قطر والكويت والأردن: تتبع لوائح IEC وتفرض وجود اختبارات فنية إلزامية قبل التشغيل الفعلي.

التوجه الحديث في تركيب وتشغيل اللوحات

تتطور صناعة اللوحات بسرعة بفضل التكنولوجيا الحديثة، ومن أبرز الاتجاهات الحالية:

• اللوحات الذكية (Smart Panels): تتيح مراقبة الطاقة والتحكم عن بُعد عبر الإنترنت.
• أنظمة الأتمتة (Automation): دمج اللوحات مع أنظمة PLC وSCADA لإدارة الطاقة آليًا.
• الكفاءة الطاقية: تقنيات لتقليل الفاقد وتحسين الأداء الكهربائي.
• الاستدامة: استخدام مواد صديقة للبيئة ومكونات موفرة للطاقة.

الخلاصة

إن تركيب وتشغيل لوحة التوزيع الكهربائية ليس مجرد عمل تقني بسيط، بل هو عملية هندسية متكاملة تتطلب معرفة دقيقة بالكهرباء، ووعي كامل بإجراءات السلامة، والتزام صارم بالمعايير الدولية.

التنفيذ الصحيح لهذه العملية يضمن:

• أداء كهربائي مستقر وآمن.
• تقليل الأعطال والمخاطر.
• رفع كفاءة الطاقة في المنشأة.
• زيادة عمر الأجهزة والمعدات.

ولذلك يُنصح دائمًا بالاعتماد على فنيين مؤهلين وشركات معتمدة لتنفيذ أعمال التركيب والتشغيل، لأن الاستثمار في السلامة والجودة هو أساس النجاح لأي مشروع كهربائي.
