طراحی و ساخت تابلو برق برای خطوط تولید + مشاوره رایگان

آیا تا به حال فکر کرده‌اید اگر بخشی از خط تولید به دلیل نقص در تابلو برق از کار بیفتد چه هزینه‌هایی برای شما ایجاد می‌شود؟ آیا می‌دانید طراحی غیر اصولی تابلو برق می‌تواند بهره‌ وری ماشین‌ آلات کارخانه را تا ۳۰ درصد کاهش دهد؟ می‌دانید انتخاب یک ساختار نادرست در تابلو برق می‌تواند سال‌ها هزینه اضافی نگهداری، مصرف انرژی بالا و توقفات ناگهانی را به شما تحمیل کند؟ پاسخ تمام این پرسش‌ها در یک نکته کلیدی خلاصه می‌شود، طراحی و ساخت تابلو برق برای خطوط تولید + مشاوره رایگان می‌تواند پایه‌ گذار یک سیستم پایدار، کم‌هزینه و ایمن باشد. در این مقاله از الکترو تابلو پرتو صنعت، به صورت جامع و مرحله‌ به‌ مرحله، فرآیند طراحی، ساخت، اجزا، مراحل تست، نحوه انتخاب تابلو مناسب و ارزش دریافت مشاوره تخصصی را بررسی می‌کنیم تا مسیر تصمیم‌ گیری شما برای انتخاب یک تابلو برق استاندارد روشن‌تر شود.

تابلو برق استاندارد چیست؟

در خطوط تولید صنعتی هیچ چیز بدتر از توقف ناگهانی نیست. یک فیوز نامناسب، یک اتصال غیر استاندارد یا یک طراحی اشتباه می‌تواند ساعت‌ها تولید را مختل کند و خسارت‌های مالی بزرگی ایجاد نماید. به همین دلیل، تابلو برق صنعتی باید به گونه‌ای طراحی شود که علاوه بر توزیع صحیح انرژی، بتواند از دستگاه‌ها در برابر هر خطای احتمالی محافظت کند. تابلو برق مناسب، مانند یک مدیر هوشمند، جریان برق را کنترل می‌کند، ایمنی را تضمین می‌کند، بارها را مدیریت می‌کند، وضعیت تجهیزات را مانیتور می‌کند و در نهایت، با توجه یه طراحی و ساخت تابلو برق برای خطوط تولید با بهترین کیفیت باعث افزایش عمر ماشین‌ آلات و کاهش هزینه‌های نگهداری می‌شود.

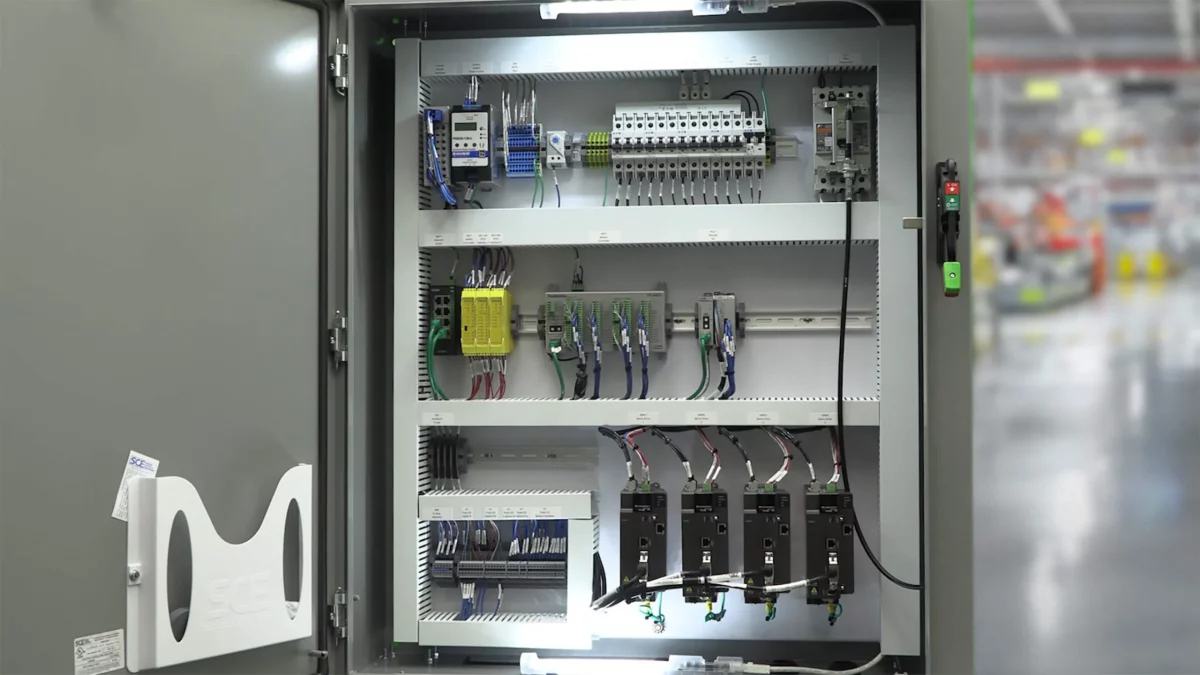

طراحی و ساخت تابلو برق برای خطوط تولید

اهمیت طراحی و ساخت تابلو برق در خطوط تولید برای چیست؟

طراحی و ساخت تابلو برق برای خطوط تولید صنعتی یک ضرورت حیاتی است. زیرا کوچک‌ترین خطا در سیستم برق‌ رسانی می‌تواند باعث توقف کامل خط تولید، کاهش راندمان و افزایش هزینه‌های تعمیرات شود. یک تابلو برق کارگاهی استاندارد نقش توزیع انرژی، کنترل تجهیزات، حفاظت از ماشین‌ آلات و مدیریت خطا را بر عهده دارد و به همین دلیل باید بر اساس نیاز واقعی کارخانه طراحی شود. تابلو برق مناسب موجب افزایش عمر تجهیزات، کاهش خطرات الکتریکی و بهبود پایداری تولید می‌شود. در مقابل، تابلوهای غیر استاندارد به سرعت دچار خطا می‌شوند و هزینه‌های زیادی ایجاد می‌کنند.

طراحی مهندسی شده تابلو برق، زیربنای تولید پایدار و بدون اختلال در کارخانه‌های صنعتی است و به همین دلیل نقش آن در موفقیت یک خط تولید غیرقابل‌انکار است.

مراحل طراحی تابلو برق صنعتی چیست؟

طراحی تابلو برق صنعتی در روند طراحی و ساخت تابلو برق برای خطوط تولید یکی از مهم‌ترین مراحل در اجرای سیستم‌های الکتریکی خطوط تولید است. یک طراحی اصولی، پایه‌ گذار عملکرد دقیق، ایمن و پایدار تابلو در محیط‌های صنعتی است. فرآیند طراحی باید مطابق استانداردهای بین‌ المللی و بر اساس نیازهای واقعی خط تولید انجام شود تا تجهیزات در شرایط مختلف بهترین کارایی را ارائه دهند. نخستین گام در طراحی تابلو برق، جمع‌آوری اطلاعات کامل از مصرف‌کننده‌ها است. این اطلاعات شامل نوع بار، توان، جریان نامی، محل نصب و ضریب همزمانی تجهیزات می‌شود. سپس مهندسین طراح با تحلیل این داده‌ها، مشخصات فنی تابلو را تعیین می‌کنند.

در ادامه، مجموعه‌ای از نقشه‌ها مانند نقشه تک‌خطی، نقشه قدرت، نقشه فرمان و نقشه جانمایی تهیه می‌شود. این نقشه‌ها نقش ستون فقرات ساخت تابلو را دارند. مهم‌ترین مراحل طراحی عبارتند از:

• بررسی بارهای مصرفی و دسته‌بندی دقیق آنها
• انتخاب نوع تابلو (توزیع، کنترل، MCC، خازنی و…)
• تعیین درجه حفاظت (IP) مناسب با محیط نصب
• انتخاب تجهیزات حفاظتی و کنترلی مطابق استاندارد
• تهیه نقشه‌های فنی شامل SLD، Layout و Wiring Diagram

در نهایت، طرح نهایی پس از بررسی‌های فنی و تایید کارفرما، آماده ورود به مرحله ساخت می‌شود. این روند دقیق، ضامن عملکرد پایدار تابلو برق صنعتی سه فاز در خطوط تولید صنعتی است.

مراحل ساخت تابلو برق در کارخانه به چه صورت است؟

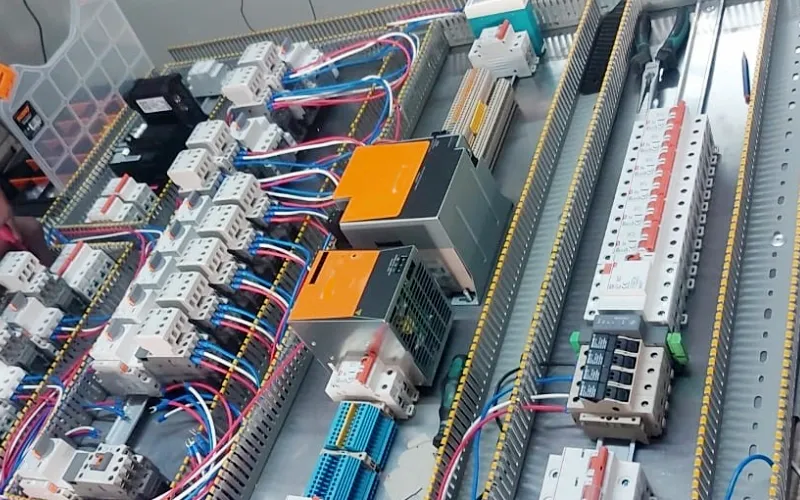

ساخت تابلو برق در کارخانه یک فرآیند کاملاً فنی و دقیق است که از طراحی آغاز شده و با تست نهایی پایان می‌یابد. این مراحل باید مطابق استانداردهای بین‌ المللی انجام شوند تا تابلو نهایی بتواند در شرایط صنعتی عملکرد مطمئن و ایمن داشته باشد. فرآیند طراحی و ساخت تابلو برق برای خطوط تولید معمولاً شامل چند مرحله اصلی است که هر کدام اهمیت ویژه‌ای دارند.

• ساخت بدنه و فریم تابلو: با استفاده از ورق فولادی یا استیل، بدنه تابلو با دستگاه‌های برش و خم CNC ساخته می‌شود.
• چربی‌ زدایی و رنگ‌ آمیزی: بدنه پس از آماده‌ سازی، با رنگ پودری الکترواستاتیک پوشش داده می‌شود تا در برابر رطوبت و خوردگی مقاوم شود.
• مونتاژ تجهیزات الکتریکی: قطعاتی مانند کلیدها، رله‌ها، کنتاکتورها، شینه‌ها و ترمینال‌ها بر اساس نقشه‌های مهندسی نصب می‌شوند.
• سیم‌ کشی دقیق و شماره‌ گذاری: سیم‌ها طبق نقشه فرمان و قدرت، منظم، شماره‌گذاری شده و در داکت‌های استاندارد قرار می‌گیرند.
• تست و کنترل کیفیت: شامل آزمایش عایقی، تست عملکرد کلیدها و بررسی کامل اتصالات قبل از تحویل تابلو است.

طراحی و ساخت تابلو برق برای خطوط تولید

این مراحل باعث می‌شوند تابلو برق نهایی دارای دوام بالا، ایمنی مناسب و کارایی قابل اطمینان برای خطوط تولید باشد.

طراحی و ساخت تابلو برق در الکترو تابلو پرتو صنعت

خدمات شرکت الکترو تابلو پرتو صنعت شامل مجموعه‌ای از فعالیت‌های تخصصی در زمینه طراحی، ساخت و اجرای تابلوهای برق صنعتی و طراحی و ساخت تابلو برق برای خطوط تولید است که با هدف ارتقای کارایی خطوط تولید ارائه می‌شود. این شرکت از مرحله مشاوره اولیه تا طراحی مهندسی، ساخت بدنه، مونتاژ تجهیزات، سیم‌ کشی و انجام تست‌های نهایی، تمام فرآیندها را با رعایت استانداردهای روز انجام می‌دهد. استفاده از تجهیزات معتبر و تجربه طولانی در پروژه‌های صنعتی باعث شده تابلوهای تولیدی این مجموعه از نظر کیفیت، دوام و ایمنی در سطح بالایی قرار گیرند. همچنین خدمات پشتیبانی، تعمیرات و ارتقاء تابلوهای قدیمی از دیگر فعالیت‌های مهم این شرکت است.

سخن آخر

طراحی و ساخت تابلو برق برای خطوط تولید فقط یک پروژه نیست، سرمایه‌ گذاری بر روی آینده تولید، ایمنی کارکنان و دوام تجهیزات است. تابلو برق مهندسی‌ شده، ماشین‌ آلات شما را از خطرات الکتریکی محفوظ نگه می‌دارد، از توقف تولید جلوگیری می‌کند و در نهایت باعث کاهش هزینه‌های تعمیرات می‌شود. امروز بسیاری از کارخانه‌ها تنها با یک طراحی اشتباه دچار هزینه‌های بالا می‌شوند. اما شما با بهره‌ مندی از طراحی و ساخت تابلو برق برای خطوط تولید + مشاوره رایگان توسط کارشناسان الکترو تابلو پرتو صنعت می‌توانید بهترین انتخاب ممکن را برای خط تولید خود داشته باشید.
