ساخت تابلو برق ترانسفورماتور توزیع

ساخت تابلو برق ترانسفورماتور توزیع یکی از اصلی‌ترین نیازهای صنعت برق است که نقش کلیدی در مدیریت انرژی الکتریکی ایفا می‌کند. این تابلوها وظیفه دارند برق خروجی از ترانسفورماتور را به صورت ایمن، منظم و قابل‌ کنترل به مصرف‌ کنندگان مختلف منتقل کنند. با توجه به حساسیت بالای این فرآیند، طراحی و ساخت تابلو باید بر اساس استانداردهای بین‌ المللی و با استفاده از تجهیزات مرغوب انجام شود. یکی از شرکت‌های پیشرو در این زمینه، الکترو تابلو پرتو صنعت است که از سال ۱۳۹۰ فعالیت خود را آغاز کرده و تاکنون پروژه‌های متعددی در حوزه طراحی و ساخت تابلوهای برق صنعتی و توزیعی انجام داده است.

اهمیت ساخت تابلو برق ترانسفورماتور توزیع در چیست؟

وجود ترانسفورماتور به‌ تنهایی برای تأمین برق کافی نیست، زیرا انرژی الکتریکی باید به شکل مطمئن و قابل مدیریت به مصرف‌ کننده برسد. تابلو برق ترانسفورماتور توزیع با ایجاد بستری ایمن برای توزیع، حفاظت و کنترل جریان برق نقش حیاتی در پایداری شبکه ایفا می‌کند. از مهم‌ترین دلایل اهمیت این تابلو می‌توان به موارد زیر اشاره کرد:

• حفاظت تجهیزات در برابر اتصال کوتاه و اضافه بار.
• توزیع هدفمند برق به مدارهای فرعی و واحدهای مختلف.
• امکان کنترل دستی و اتوماتیک سیستم.
• اندازه‌ گیری دقیق ولتاژ، جریان و توان مصرفی.
• افزایش ایمنی پرسنل و تجهیزات در صنایع و پروژه‌های ساختمانی.

تابلو برق ترانسفورماتور توزیع چیست؟

تابلو برق ترانسفورماتور توزیع (Distribution Transformer Panel) محفظه‌ای فلزی است که در آن تجهیزات مختلف الکتریکی از جمله کلیدها، فیوزها، شینه‌ها، رله‌ها و ابزارهای اندازه‌ گیری نصب می‌شوند. وظیفه اصلی این تابلو برق صنعتی عبارت است از:

• حفاظت از سیستم در برابر اتصال کوتاه و اضافه‌بار
• توزیع برق بین مدارهای مختلف مصرفی
• اندازه‌ گیری و کنترل جریان و ولتاژ
• افزایش ایمنی تجهیزات و پرسنل

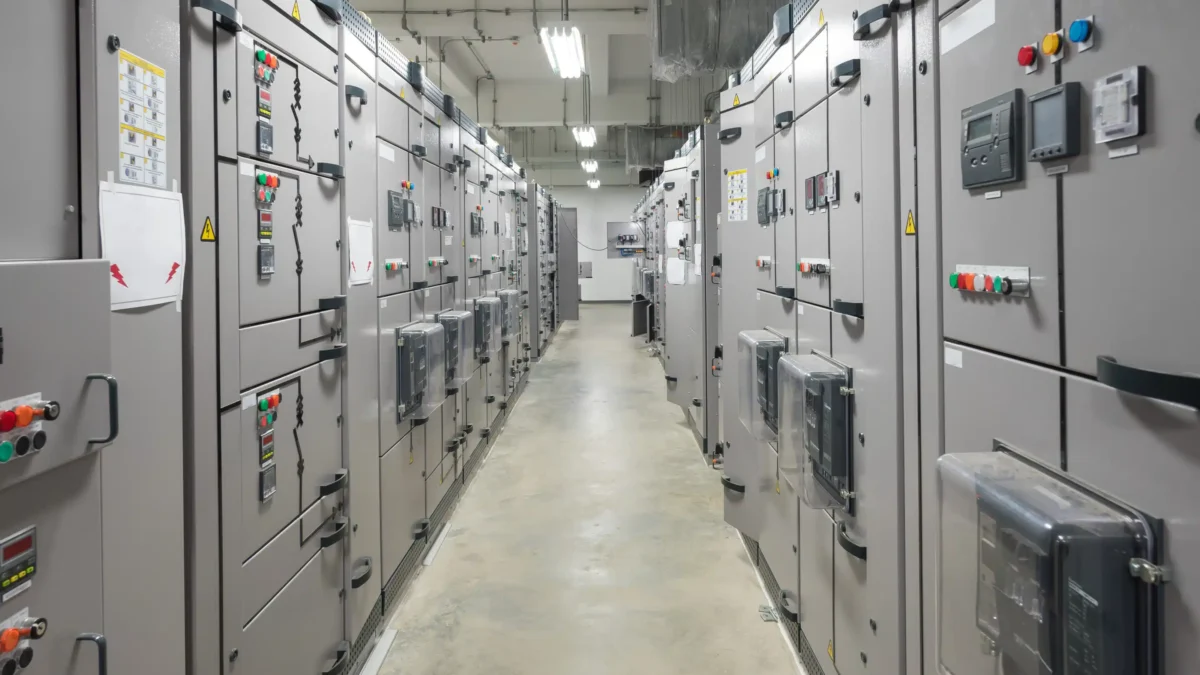

ساخت تابلو برق ترانسفورماتور توزیع

اجزای اصلی تابلو برق ترانسفورماتور توزیع کدامند؟پ

یک تابلو برق استاندارد شامل مجموعه‌ای از قطعات و تجهیزات است که هرکدام وظیفه خاصی دارند. مهم‌ترین اجزا که در ساخت تابلو برق ترانسفورماتور توزیع به کار می روند عبارتند از:

• کلیدهای اتوماتیک (MCCB, MCB): حفاظت از مدار در برابر جریان‌های اضافی و اتصال کوتاه.
• فیوزها: ایمنی بیشتر در مدارهای فرعی.
• شینه‌ها (Busbar): انتقال جریان بین اجزای مختلف تابلو.
• کنتاکتورها و رله‌ها: کنترل و قطع و وصل بار.
• ترانس جریان (CT) و ترانس ولتاژ (PT): اندازه‌ گیری و حفاظت.
• تجهیزات اندازه‌ گیری (ولت‌ متر، آمپرمتر، پاورمتر): نمایش وضعیت لحظه‌ای سیستم.
• سیستم ارتینگ: جلوگیری از خطرات برق‌گرفتگی و افزایش ایمنی.
• بدنه و محفظه تابلو: محافظت مکانیکی از اجزا.

مراحل ساخت تابلو برق ترانسفورماتور توزیع چیست؟

در ادامه این بخش می خواهیم بدانیم چه مراحلی برای ساخت تابلو برق ترانسفورماتور توزیع توسط متخصصان انجام می شود. در صورتی که نیاز به ساخت تابلو برق کارگاهی دارید بهترین کار این است که با متخصصان شرکت الکترو تابلو پرتو صنعت در ارتباط باشید. مراحل مهم برای ساخت تابلو برق ترانسفورماتور توزیع شامل گزینه های زیر می شود.

نیازسنجی و تحلیل بار

ابتدا توان مصرفی، تعداد مصرف‌ کنندگان، سطح ولتاژ و شرایط محیطی بررسی می‌شود تا ظرفیت تابلو مشخص گردد.

طراحی نقشه‌ها

نقشه تابلو برق باید به گونه‌ای طراحی شود که تمامی اجزای اصلی و فرعی مشخص باشند. در این نقشه علائم کلیدها و فیوزها درج می‌شود و خطوط رزرو در نظر گرفته می‌شوند. سیم اتصال به زمین با مقطع زیاد برای ایمنی بیشتر لحاظ می‌گردد. انواع نقشه نیز عبارتند از:

• نقشه تک‌خطی (Single Line): شامل مسیر جریان و کلیدهای اصلی
• نقشه داخلی: شامل محل قرارگیری تجهیزات، فیوزها، کلیدها و سیم‌کشی‌ها

انتخاب تجهیزات

انتخاب کلیدها، فیوزها، شینه‌ها و تجهیزات حفاظتی باید بر اساس ظرفیت ترانسفورماتور، جریان نامی و استانداردهای IEC باشد.

ساخت بدنه

بدنه تابلو از ورق فولادی با ضخامت مناسب ساخته و با رنگ پودری الکترواستاتیک پوشش داده می‌شود. این کار مقاومت در برابر رطوبت، حرارت و خوردگی را تضمین می‌کند.

نصب و مونتاژ تجهیزات

همانطور که اشاره کردیم اجزای اصلی در ساخت تابلو برق ترانسفورماتور توزیع شامل کلیدها، رله‌ها، فیوزها و شینه‌ها روی اسکلت داخلی تابلو نصب می‌شوند. در این مرحله به چینش اصولی و دسترسی آسان به تجهیزات توجه می‌شود.

سیم‌ کشی داخلی

از سیم‌های مسی با عایق مقاوم در برابر حرارت و ولتاژ بالا استفاده می‌شود. مسیر سیم‌ کشی باید منظم، ایمن و بر اساس نقشه طراحی باشد.

تست‌های اولیه

تست مقاومت عایقی، تست دی‌ الکتریک و بررسی عملکرد کلیدها انجام می‌شود تا از صحت عملکرد تابلو اطمینان حاصل گردد.

نصب در محل پروژه

تابلو برق پس از ساخت و تست در محل پروژه نصب شده و به ترانسفورماتور و مصرف‌ کنندگان متصل می‌شود. در این مرحله عملکرد کلی سیستم بررسی می‌شود و تابلو وارد مدار بهره‌ برداری می‌گردد.

قیمت و خرید تابلو برق توزیع اصلی چقدر است؟

پس از مراحل ساخت تابلو برق ترانسفورماتور توزیع  باید در ارتباط با قیمت نیز اطلاعاتی کسب کنیم. قیمت تابلو برق توزیع اصلی به عوامل مختلفی بستگی دارد که شامل موارد زیر می شود.

• اندازه و ظرفیت تابلو (بر اساس آمپراژ و توان ترانسفورماتور)
• جنس بدنه (معمولاً فولادی با پوشش رنگ الکترواستاتیک)
• نوع کلیدها و تجهیزات حفاظتی (MCCB، MCB، فیوزها و …)
• تجهیزات جانبی (مانند نمایشگرها، کنتاکتورها و رله‌ها)

به دلیل تنوع در طراحی و ظرفیت‌ها، قیمت این تابلوها ثابت نیست و برای استعلام دقیق، بهتر است با شرکت‌ الکترو تابلو پرتو صنعت تماس گرفته شود.

ساخت تابلو برق ترانسفورماتور توزیع

سخن آخر

ساخت تابلو برق ترانسفورماتور توزیع فرآیندی دقیق و چندمرحله‌ای است که نیازمند رعایت استانداردها، انتخاب تجهیزات مناسب و اجرای اصولی است. این تابلوها نه‌ تنها نقش مهمی در حفاظت و توزیع انرژی الکتریکی دارند، بلکه باعث افزایش ایمنی و بهره‌ وری در پروژه‌های صنعتی و ساختمانی می‌شوند. شرکت الکترو تابلو پرتو صنعت با تکیه بر تجربه و دانش فنی متخصصان خود، توانسته است خدماتی با کیفیت بالا در زمینه طراحی، ساخت و اجرای تابلوهای برق ارائه دهد و اعتماد بسیاری از مشتریان را جلب کند. انتخاب این شرکت برای پروژه‌های صنعتی، تضمین‌ کننده ایمنی و کارایی شبکه برق خواهد بود.
