ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد

در صنعت برق و اتوماسیون صنعتی، ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد یکی از مراحل اساسی در طراحی و کنترل تجهیزات الکتریکی به شمار می‌رود. تابلو برق‌ها نقش قلب تپنده‌ سیستم‌های الکتریکی را دارند و وظیفه‌ توزیع و کنترل جریان برق را در کارخانه‌ها، کارگاه‌ها، و مراکز بزرگ صنعتی بر عهده دارند. انتخاب نوع تابلو برق، نحوه‌ ساخت آن، و استفاده از متریال استاندارد نه‌تنها بر عملکرد سیستم تأثیر مستقیم دارد، بلکه ایمنی و طول عمر تجهیزات را نیز تضمین می‌کند. در ادامه این نوشته از وب سایت الکترو تابلو پرتو صنعت به بررسی دقیق ساخت تابلو برق صنعتی خواهیم پرداخت.

اهمیت استفاده از متریال استاندارد در ساخت تابلو برق چیست؟

در طراحی و ساخت تابلو برق قدرت، انتخاب مواد اولیه نقش کلیدی در کیفیت نهایی محصول دارد. متریال استاندارد به معنای استفاده از موادی است که از نظر مکانیکی، حرارتی، الکتریکی و زیست‌ محیطی با الزامات بین‌ المللی مطابقت داشته باشند. به عنوان نمونه در ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد بهتر است موارد زیر رعایت شوند:

• ورق‌های فولادی مورد استفاده باید دارای پوشش گالوانیزه یا رنگ الکترواستاتیک باشند.
• شینه‌های مسی باید از جنس مس خالص با هدایت الکتریکی بالا (حداقل ۹۹٪) ساخته شوند.
• عایق‌ها باید در برابر حرارت، رطوبت و شوک الکتریکی مقاوم باشند.

این موارد علاوه بر افزایش ایمنی، سبب کاهش تلفات توان، بهبود خنک‌ سازی و افزایش طول عمر قطعات می‌شوند. در نتیجه، تابلو برق ساخته‌ شده با متریال استاندارد نه‌ تنها عملکرد دقیق‌تری دارد بلکه در برابر شرایط محیطی و نوسانات الکتریکی نیز مقاوم‌تر است.

تابلو برق قدرت ثابت چیست؟

تابلو برق ثابت در بررسی ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد یکی از رایج‌ترین انواع تابلوهای قدرت است که در آن تجهیزات و قطعات در موقعیت‌های ثابت و غیرقابل‌ جابه‌جایی نصب می‌شوند. طراحی این تابلوها به گونه‌ای است که اجزای مختلف مانند شینه‌ها، کلیدهای قدرت، فیوزها و رله‌ها در محفظه‌ای فلزی و ایمن جانمایی می‌گردند. ساختار و ویژگی‌های آن عبارتند از:

• بدنه تابلو معمولاً از ورق فولادی ضخیم با پوشش ضدزنگ ساخته می‌شود.
• شینه‌ها در بخش بالایی یا پشتی تابلو نصب شده و با عایق‌های مقاوم از بدنه جدا می‌شوند.

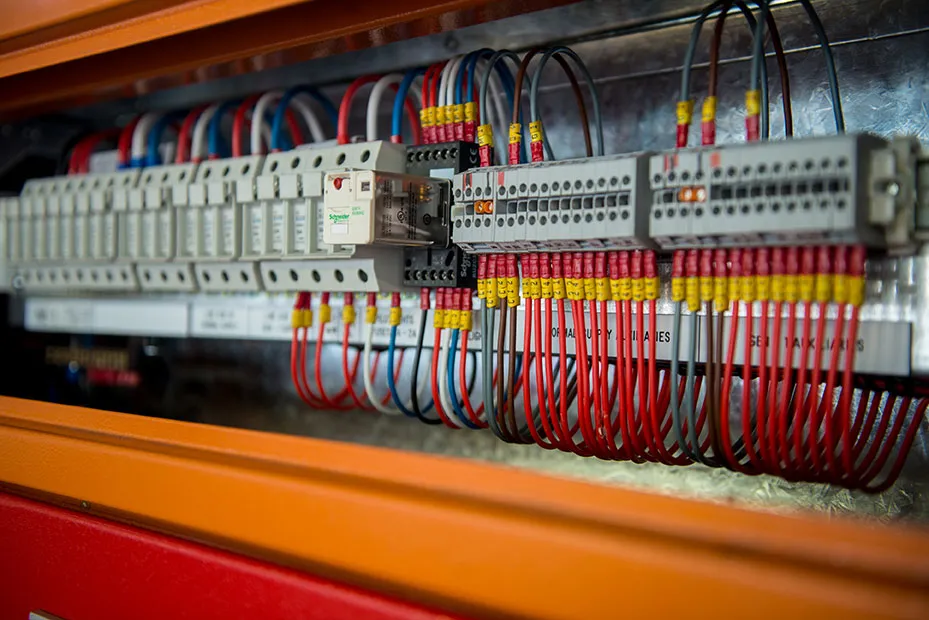

• سیم‌ کشی داخلی با سیم‌های نسوز و شماره‌گذاری‌شده انجام می‌گیرد تا تعمیرات ساده‌تر شود.
• برای تهویه، از فن‌های خنک‌ کننده یا دریچه‌های طبیعی هوا استفاده می‌شود.

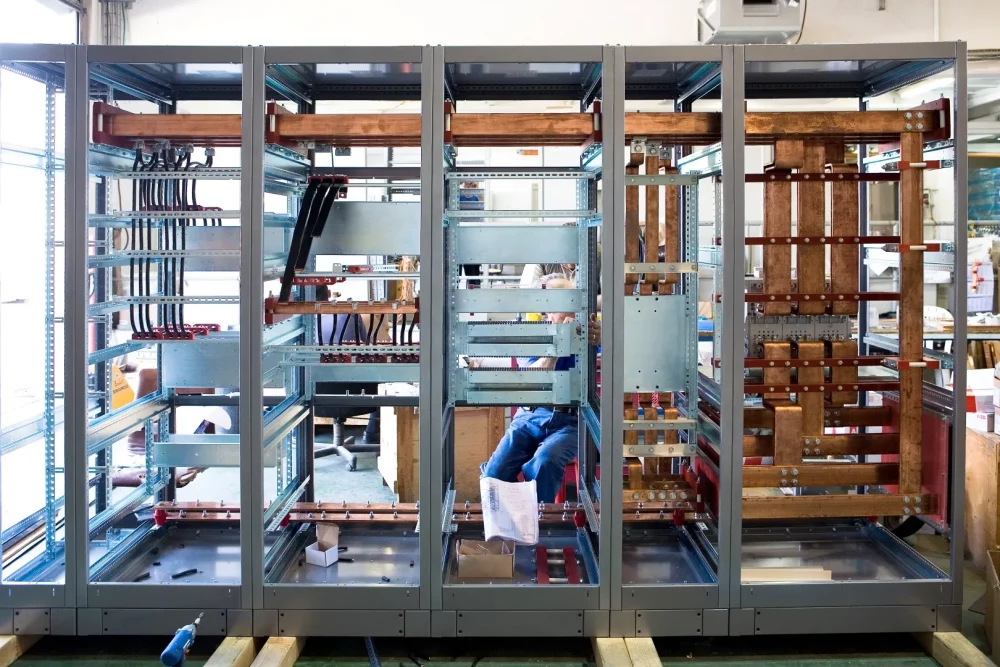

ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد

مزایای تابلو برق ثابت نیز شامل موارد زیر می باشد.

• قیمت پایین‌تر: هزینه ساخت و نصب کمتر نسبت به تابلوهای کشویی.
• طراحی ساده و زمان تولید کوتاه‌تر: مناسب برای پروژه‌های عمومی.
• پایداری مکانیکی بالا: به‌دلیل نصب ثابت تجهیزات.

توجه کنید که در صورت خرابی یکی از قطعات تابلو برق ستاره مثلث، لازم است برق کل تابلو قطع شود تا تعمیرات انجام گیرد. ازاین‌رو این نوع تابلو برای صنایع حساس که توقف برق غیرقابل‌ قبول است، مناسب نیست.

تابلو برق قدرت کشویی چیست؟

تابلو برق کشویی در بررسی ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد به عنوان یکی از پیشرفته‌ترین انواع تابلوهای قدرت، برای محیط‌های صنعتی بزرگ و سیستم‌های حیاتی طراحی شده است. در این تابلو، تجهیزات در داخل کشوهایی متحرک نصب می‌شوند که قابلیت خارج شدن و تعویض سریع دارند.

بدنه از فولاد ضدزنگ با ضخامت بالا و رنگ پودری الکترواستاتیک ساخته می‌شود. هر سلول دارای کشوی مخصوص شامل کلید قدرت، کنتاکتور، رله حفاظتی و سیم‌کشی است. کشوها در سه وضعیت قرار می‌گیرند: وصل (Connected)، تست (Test) و خارج از مدار (Disconnected). طراحی سیستم تهویه به‌صورت جداگانه برای هر سلول انجام می‌شود تا حرارت به‌صورت یکنواخت تخلیه شود.

مزایای تابلو برق کشویی شامل موارد زیر است:

• امکان تعمیر بدون قطع برق: اپراتور می‌تواند کشوی معیوب را جدا کرده و کشوی یدکی را جایگزین کند.
• ایمنی بالا: به‌دلیل وجود سیستم‌های قفل ایمنی و جداسازی فیزیکی مدار.
• انعطاف‌پذیری در توسعه: در آینده می‌توان سلول‌های جدید اضافه کرد.
• دقت بالای مونتاژ: تمام قطعات با تلرانس دقیق صنعتی ساخته می‌شوند تا هنگام حرکت کشو هیچ تداخل مکانیکی ایجاد نشود.

توجه کنید که تابلوهای کشویی نسبت به تابلوهای ثابت هزینه بالاتری دارند و نصب آن‌ها به تخصص فنی بیشتری نیاز دارد. از این رو برای نصب و استفاده از تابلو برق کارگاهی می توانید با کارشناسان شرکت الکترو تابلو پرتو صنعت در ارتباط باشید.

تفاوت بین تابلو برق ثابت و کشویی چیست؟

تابلو برق‌ها بسته به نوع دسترسی و نحوه‌ی نصب تجهیزات داخلی به دو نوع اصلی کشویی (Withdrawable) و ثابت (Fixed) تقسیم می‌شوند. در ادامه با توجه به اهمیت ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد به بررسی تفاوت این دو نوع از جنبه‌های فنی و کاربردی می‌پردازیم.

مراحل ساخت تابلو برق قدرت با متریال استاندارد چیست؟

فرآیند ساخت تابلو برق قدرت چه کشویی و چه ثابت مجموعه‌ای از مراحل دقیق و مهندسی‌شده است که در ادامه، آن را بررسی می‌کنیم:

طراحی فنی در ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد

نقشه‌های تک‌خطی (Single Line Diagram) و نقشه‌های جانمایی اجزا بر اساس نیاز پروژه و استانداردهای IEC یا ISO طراحی می‌شوند. در این مرحله ظرفیت جریان، نوع کلیدها، سیستم ارت و مسیر سیم‌کشی مشخص می‌گردد.

برش و مونتاژ بدنه

ورق‌های فولادی تابلو برق صنعتی سه فاز به‌ وسیله دستگاه‌های CNC با دقت بالا برش داده می‌شوند. سپس با استفاده از جوش CO₂ یا پیچ و مهره مونتاژ و پس از آن رنگ‌آمیزی الکترواستاتیک انجام می‌گیرد تا مقاومت در برابر زنگ‌زدگی افزایش یابد.

نصب شینه‌ها

شینه‌های مسی با پوشش قلع یا نقره به عنوان مسیر اصلی جریان در تابلو نصب می‌شوند. ابعاد و ضخامت شینه‌ها بر اساس جریان نامی سیستم انتخاب می‌شود.

سیم‌کشی داخلی

سیم‌ها با عایق نسوز PVC یا XLPE انتخاب شده و طبق نقشه‌ها نصب می‌شوند. برای هر مدار برچسب و شماره اختصاصی درج می‌شود تا در زمان سرویس، تشخیص مدارها آسان باشد.

نصب تجهیزات حفاظتی و کنترلی

کلیدهای MCCB، رله‌ها، فیوزها، کنتاکتورها و تایمرها در موقعیت‌های تعیین‌شده نصب می‌گردند. در تابلوهای کشویی، این تجهیزات داخل کشوها جاسازی می‌شوند.

تست نهایی

تمامی تابلوها قبل از تحویل، تحت آزمایش‌های زیر قرار می‌گیرند:

• تست عایقی و مقاومت دی‌الکتریک
• تست عملکرد کلیدها و رله‌ها
• تست گرمایی (Thermal Test)
• تست عملکرد مکانیکی کشوها در تابلو کشویی

انجام دقیق این مراحل با استفاده از مواد اولیه استاندارد، تضمین می‌کند که تابلو برق ساخته‌شده با کمترین خطا، بالاترین ایمنی و عمر مفید بالا وارد چرخه بهره‌برداری شود.

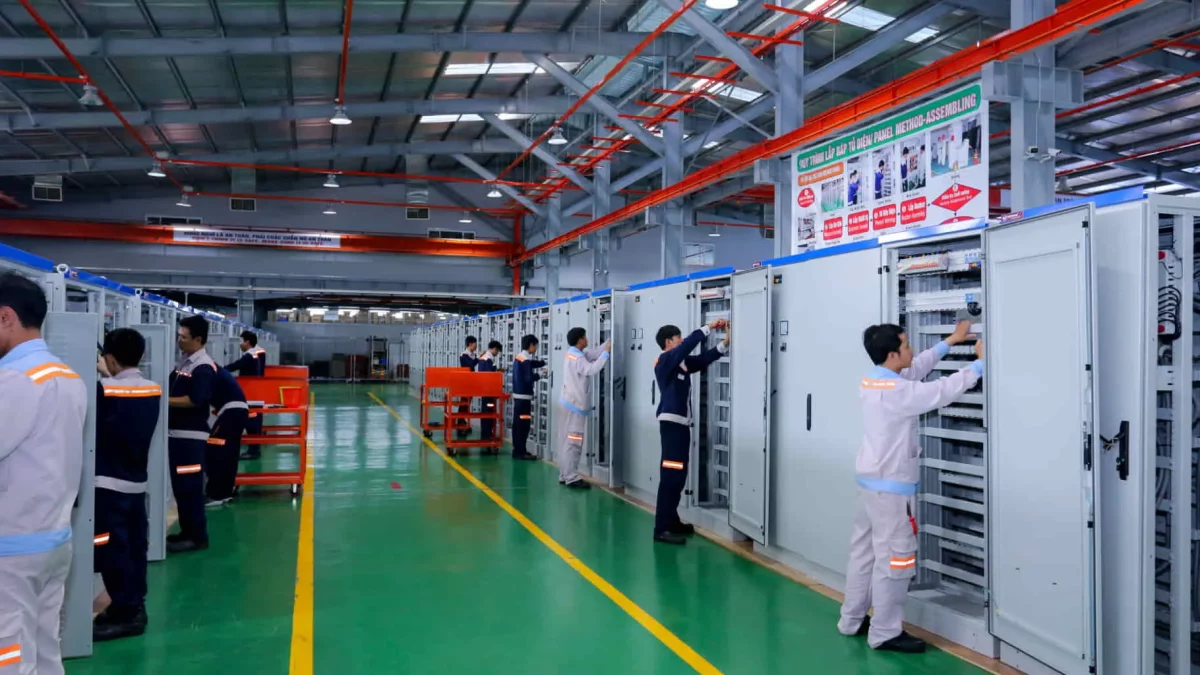

ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد

استانداردهای جهانی مورد استفاده در ساخت تابلو برق قدرت چیست؟

ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد باید بر اساس استانداردهای بین‌المللی معتبر انجام گیرد. برخی از مهم‌ترین استانداردها عبارتند از:

• IEC 61439 – استاندارد عمومی تابلوهای فشار ضعیف
• IEC 60529 – درجه حفاظت بدنه (IP Code)
• IEC 62271 – استاندارد تابلوهای ولتاژ بالا
• ISO 12944 – استاندارد رنگ و پوشش ضدخوردگی
• IEC 60068 – مقاومت در برابر شرایط محیطی

رعایت این استانداردها نه تنها کیفیت ساخت را افزایش می‌دهد، بلکه موجب اطمینان از ایمنی کاربران و دوام محصول در شرایط سخت صنعتی می‌گردد.

سخن آخر

ساخت تابلو برق قدرت کشویی و ثابت با متریال استاندارد نه‌تنها یک ضرورت فنی، بلکه بخشی از رویکرد ایمنی و بهره‌ وری در صنایع مدرن است. تفاوت‌های ساختاری میان تابلوهای کشویی و ثابت، آن‌ها را برای کاربردهای متفاوتی مناسب کرده است. شرکت الکترو تابلو پرتو صنعت با تکیه بر تجربه، تخصص، و رعایت استانداردهای جهانی، توانسته با استفاده از متریال باکیفیت، طراحی دقیق، و نظارت حرفه‌ای بر تمامی مراحل ساخت، خدمات ویژه ای به مشتریان ارائه کند.
