تجهیزات و قطعات تابلو برق چیست ؟

در دنیای مدرن، سیستم‌های الکتریکی و الکترونیکی نقش مهمی در صنایع، ساختمان‌ها و مراکز تجاری ایفا می‌کنند. یکی از اجزای حیاتی این سیستم‌ها، تابلو برق صنعتی است که وظیفه مدیریت، کنترل و توزیع برق را بر عهده دارد. تابلو برق‌ها به عنوان محفظه‌هایی برای تجهیزات الکتریکی، از اجزای داخلی خود در برابر عوامل محیطی محافظت کرده و ایمنی افراد را در برابر خطرات ناشی از برق‌گرفتگی افزایش می‌دهند. در این مقاله از الکترو تابلو پرتو صنعت  به بررسی جامع تجهیزات و قطعات تابلو برق پرداخته و انواع و وظایف هر یک را به تفصیل شرح می‌دهیم.

اهمیت و وظایف تابلو برق چیست؟

تابلو برق صنعتی، علاوه بر سازماندهی سیستم‌های الکتریکی، وظایف مختلفی را بر عهده دارد که عبارتند از:

• محافظت از تجهیزات الکتریکی: جلوگیری از آسیب‌های ناشی از نوسانات ولتاژ، اضافه بار، اتصال کوتاه و سایر مشکلات برق.
• افزایش ایمنی افراد: کاهش خطر برق‌گرفتگی و جلوگیری از حوادث ناگوار با استفاده از تجهیزات حفاظتی.
• کنترل و توزیع جریان برق: توزیع انرژی الکتریکی به تجهیزات مختلف در یک سیستم.
• اتوماتیک‌ سازی فرآیندهای صنعتی: با استفاده از تجهیزاتی مانند PLC، فرآیندهای تولیدی و صنعتی به‌ صورت خودکار کنترل می‌شوند.
• بهینه‌ سازی مصرف انرژی: برخی از تجهیزات مانند بانک‌های خازنی به بهبود ضریب توان و کاهش هزینه‌های انرژی کمک می‌کنند.

با توجه به اینکه از اهمیت تابلو برق ها اطلاع پیدا کردیم، می خواهیم در ادامه به بررسی این امر بپردازیم که تجهیزات و قطعات تابلو برق چیست ؟

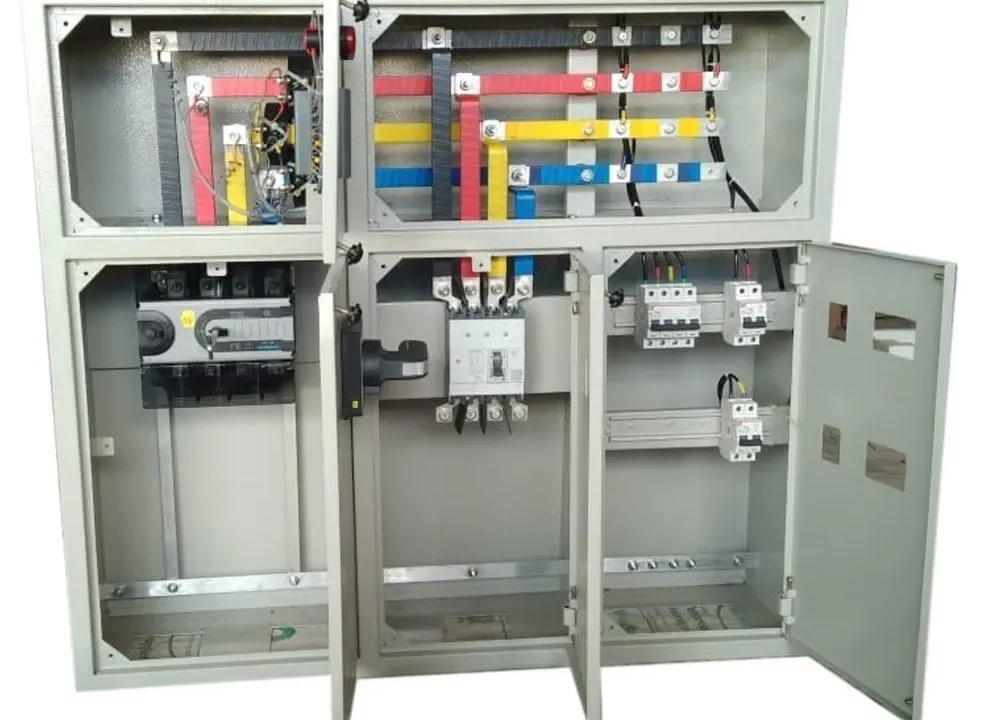

تجهیزات و قطعات تابلو برق

انواع تابلو برق کدام است ؟

تابلوهای برق بسته به نوع کاربرد، محیط نصب و ویژگی‌های ساختاری در دسته‌های مختلفی قرار می‌گیرند. در ادامه برخی از اصلی ترین مدل های تابلو برق را بررسی می کنیم.

انواع تابلو برق بر اساس جنس بدنه

با توجه به اینکه می خواهیم بدانیم تجهیزات و قطعات تابلو برق چیست، اطلاع از انواع تابلو برق مانند تابلو برق کارگاهی و تابلو برق انواع ماشین آلات صنعتی اهمیت بسیاری پیدا می کند. انواع مختلف تابلو برق بر اساس جنس بدنه نیز عبارتند از:

• آلومینیومی: سبک، مقاوم و دارای انعطاف‌ پذیری بالا، مناسب برای محیط‌های صنعتی.
• فولاد ضد زنگ و فولاد کربنی: بسیار مقاوم در برابر خوردگی، زنگ‌ زدگی و ضربه، مناسب برای محیط‌های صنعتی سخت.
• پلی‌ کربنات: غیر رسانا، سبک، ضد مغناطیس و مناسب برای محیط‌هایی که احتمال تماس با الکتریسیته وجود دارد.
• فایبرگلاس: مقاوم در برابر مواد شیمیایی و رطوبت، ایده‌آل برای محیط‌های مرطوب و خورنده.

انواع تابلو برق بر اساس سطح ولتاژ

در دسته بندی دیگری از انواع تابلو برق و تابلو برق راه اندازی دیزل ژنراتور در تهران می توانیم به موارد زیر اشاره کنیم.

• تابلو برق فشار ضعیف (LV): مناسب برای ساختمان‌های مسکونی، تجاری و صنعتی کوچک، با ولتاژ تا 1000 ولت.
• تابلو برق فشار متوسط (MV): دارای ولتاژ بین 1000 تا 63000 ولت، معمولاً در صنایع و کارخانجات بزرگ استفاده می‌شود.
• تابلو برق فشار قوی (HV): ولتاژی بین 63000 تا 400000 ولت داشته و برای ایستگاه‌های توزیع برق و نیروگاه‌ها به کار می‌رود.

توجه داشته باشید که تجهیزات و قطعات تابلو برق در هر مدل تفاوت هایی با سایر مدل ها نیز دارد.

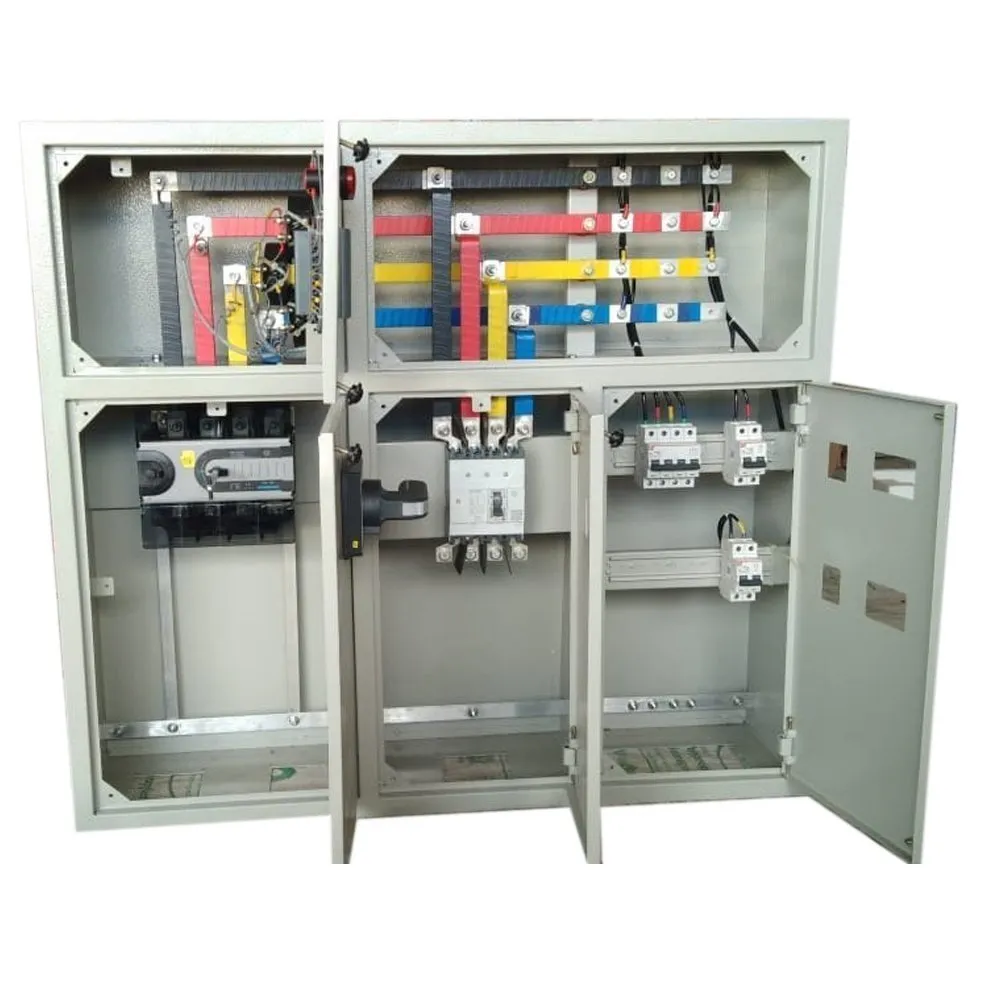

تجهیزات و قطعات تابلو برق

تجهیزات و قطعات تابلو برق چیست ؟

تابلو برق صنعتی از اجزای متعددی تشکیل شده است که هر یک وظیفه‌ای خاص دارند. در ادامه، به بررسی مهم‌ترین این قطعات می‌پردازیم.

تجهیزات کنترلی و حفاظتی

موارد زیر را می توانیم در این دسته قرار دهیم:

• کنتاکتور: کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل جریان برق از راه دور استفاده می‌شود. این قطعه در مدارهای قدرت کاربرد دارد و در کنار رله‌ها برای کنترل تجهیزات صنعتی به کار می‌رود.
• بی‌ متال: بی‌ متال یکی از انواع تجهیزات و قطعات تابلو برق است که برای حفاظت از موتورهای الکتریکی در برابر اضافه‌ بار و افزایش دما به کار می‌رود. هنگامی که جریان بیش از حد مجاز عبور کند، بی‌ متال مدار را قطع کرده و از آسیب به تجهیزات جلوگیری می‌کند.
• رله: رله یکی دیگر از قطعات حفاظتی است که بر اساس شرایط خاص مانند اضافه بار یا اتصال کوتاه، فرمان قطع یا وصل مدار را صادر می‌کند.
• فیوز: فیوز برای حفاظت از مدار در برابر اتصال کوتاه و اضافه بار طراحی شده است. زمانی که جریان بیش از حد مجاز افزایش یابد، فیوز می‌سوزد و مدار قطع می‌شود.
• کلید مینیاتوری (MCB): کلید مینیاتوری وظیفه‌ای مشابه فیوز دارد اما پس از قطع شدن جریان می‌توان آن را دوباره به مدار بازگرداند، درحالی‌که فیوز باید تعویض شود.
• کلید نشتی جریان (RCD): این کلید برای محافظت از کاربران در برابر برق‌گرفتگی و جلوگیری از آتش‌سوزی ناشی از نشتی جریان استفاده می‌شود.
• کلید حرارتی: این کلید از موتورهای الکتریکی در برابر اضافه بار، افت ولتاژ و نوسانات شدید محافظت می‌کند.

تجهیزات هشداردهنده و نمایشگرها

در میان تجهیزات و قطعات تابلو برق می توانیم به موارد زیر به عنوان بخش های مهم اشاره کنیم چرا که به هشدار و نمایشگر ارتباط دارند و می توانند اطلاعات زیادی را در اختیار ما بگذارند.

• چراغ سیگنال: این چراغ‌ها وضعیت روشن یا خاموش بودن مدار را نشان می‌دهند و در رنگ‌های مختلف مانند قرمز (خطا)، سبز (فعال) و زرد (هشدار) موجود هستند.
• چراغ هشدار: این چراغ‌ها در مواقع اضطراری فعال شده و هشدار بصری یا صوتی می‌دهند تا از وقوع حادثه جلوگیری شود.
• وسایل اندازه‌ گیری: این تجهیزات برای اندازه‌گیری پارامترهای مختلف مدار استفاده می‌شوند و شامل آمپرمتر، ولت‌ متر، فرکانس‌ متر و کسینوس‌ فی‌ متر هستند.

تجهیزات کنترلی و ارتباطی

این تجهیزات و قطعات تابلو برق عبارتند از:

• پوش باتن (Push Button): این کلیدها برای قطع و وصل دستی جریان الکتریکی استفاده می‌شوند.
• ترمینال: ترمینال‌ها برای ایجاد ارتباط میان اجزای داخلی تابلو برق و تجهیزات خارجی مورد استفاده قرار می‌گیرند.
• میکروسوئیچ: میکروسوئیچ‌ها به تغییرات فشار حساس هستند و برای قطع و وصل مدار در شرایط خاص استفاده می‌شوند.
• PLC (کنترل‌کننده منطقی برنامه‌ پذیر): PLC یک کامپیوتر کنترلی است که برای اتوماسیون فرآیندهای صنعتی و کنترل تجهیزات الکتریکی به کار می‌رود.

تجهیزات جانبی و تنظیم‌ کننده‌ ها

اصلی ترین این تجهیزات شامل موارد زیر می باشد:

• ترانس جریان و ولتاژ: این قطعات برای تغییر سطح ولتاژ و جریان مدار استفاده می‌شوند.
• شمش مسی (شینه): شینه‌ها جایگزین کابل‌های ضخیم هستند و برای عبور جریان‌های بالا در تابلو برق استفاده می‌شوند.
• سافت استارتر: این قطعه برای راه‌ اندازی نرم موتورهای الکتریکی و کاهش شوک‌های الکتریکی به کار می‌رود.
• اینورتر: اینورتر در میان تجهیزات و قطعات تابلو برق برای کنترل سرعت الکتروموتورها از طریق تغییر فرکانس برق ورودی استفاده می‌شود.
• داکت کابل: داکت کابل برای مدیریت و حفاظت از سیم‌ها و کابل‌های متصل به تابلو برق استفاده می‌شود.
• بدنه یا محفظه تابلو برق: محفظه تابلو برق از کلیه قطعات داخلی در برابر آسیب‌های محیطی محافظت می‌کند و جنس آن بسته به شرایط محیطی انتخاب می‌شود.

تجهیزات و قطعات تابلو برق

سخن آخر

تابلوهای برق با توجه به نوع کاربرد، شامل تجهیزات و قطعات مختلفی هستند که وظیفه تأمین، کنترل و حفاظت از برق را بر عهده دارند. انتخاب صحیح تجهیزات و قطعات تابلو برق تأثیر مستقیمی بر عملکرد سیستم‌های الکتریکی و ایمنی آنها دارد. شرکت الکترو تابلو پرتو صنعت با بهره‌ گیری از فناوری روز و رعایت استانداردهای بین‌ المللی، انواع تابلوهای برق را طراحی و تولید کرده و سهم مهمی در پروژه‌های صنعتی و ساختمانی کشور دارد.
