چگونه می‌توان فرآیندهای صنعتی را سریع تر، دقیق تر و ایمن تر کنترل کرد؟ چه سیستمی قادر است بدون دخالت انسانی، یک خط تولید کامل را مدیریت کند؟ در دنیای مدرن امروز، اتوماسیون صنعتی دیگر یک انتخاب نیست، بلکه یک ضرورت است. سازمان‌ها و کارخانجات برای رقابت در بازار جهانی نیازمند بهره گیری از سیستم‌هایی هستند که بتوانند عملکردشان را با دقت بالا، در شرایط سخت، و بدون خطای انسانی اجرا کنند. در این میان، تابلو برق اتوماسیون صنعتی به عنوان قلب تپنده کنترل هوشمند فرآیندها، جایگاهی کلیدی پیدا کرده است. از این رو در ادامه این نوشته از شرکت الکترو تابلو پرتو صنعت، سازنده تابلو برق صنعتی در تهران قصد داریم به بررسی طراحی و ساخت تابلوهای برق اتوماسیون صنعتی بپردازیم.
تابلو برق اتوماسیون صنعتی چیست؟
تابلو برق اتوماسیون صنعتی یک محفظه فلزی استاندارد است که تجهیزات کنترلی، حفاظتی و ارتباطی درون آن نصب می‌شوند. هدف اصلی از طراحی این نوع تابلوها، اجرای خودکار فرآیندهای صنعتی و بهینه سازی عملکرد ماشین آلات است. برخلاف تابلو برق‌های ساده که تنها نقش توزیع و محافظت از جریان را دارند، تابلوهای اتوماسیون به کنترل کامل سیستم‌های صنعتی از طریق برنامه‌های نرم افزاری و سخت افزارهای هوشمند می‌پردازند. اجزای اصلی تابلو برق اتوماسیون نیز که برای طراحی و ساخت تابلوهای برق اتوماسیون صنعتی اهمیت دارند عبارتند از:
- PLC (Programmable Logic Controller): هسته اصلی تابلو، PLC است که دستورات برنامه نویسی شده را اجرا می‌کند و ورودی‌ها را پردازش و خروجی‌ها را کنترل می‌کند.
- HMI (Human Machine Interface): این رابط کاربری گرافیکی به اپراتور امکان مشاهده داده‌ها و ارسال دستور را می‌دهد. معمولاً روی درب تابلو نصب می‌شود.
- ماژول‌های ورودی و خروجی (I/O): برای اتصال تجهیزات مختلف مانند سنسورها، شیرهای برقی و موتورها به PLC مورد استفاده قرار می‌گیرند.
- رله‌ها و کنتاکتورها: نقش کلیدهای قدرت برای کنترل بارهای بزرگ‌تر را دارند.
- ترمینال‌ها و شینه‌ها: جهت برقراری اتصال ایمن و منظم بین اجزای مختلف استفاده می‌شوند.
- تجهیزات حفاظتی: شامل فیوزها، کلیدهای مینیاتوری، ارت گیرها و محافظ ولتاژ که برای ایمنی سیستم الزامی هستند.
- تجهیزات تهویه و تهویه مطبوع: برای جلوگیری از افزایش دما در داخل تابلو، استفاده از فن یا تهویه گرها ضروری است.
نکته مهم تر این است که این تابلوها مسئول دریافت، پردازش و اجرای اطلاعات از سنسورها و ماشین آلات صنعتی هستند و از طریق کنترل گرهایی مانند PLC، فرآیندها را بدون دخالت مستقیم انسان مدیریت می‌کنند.

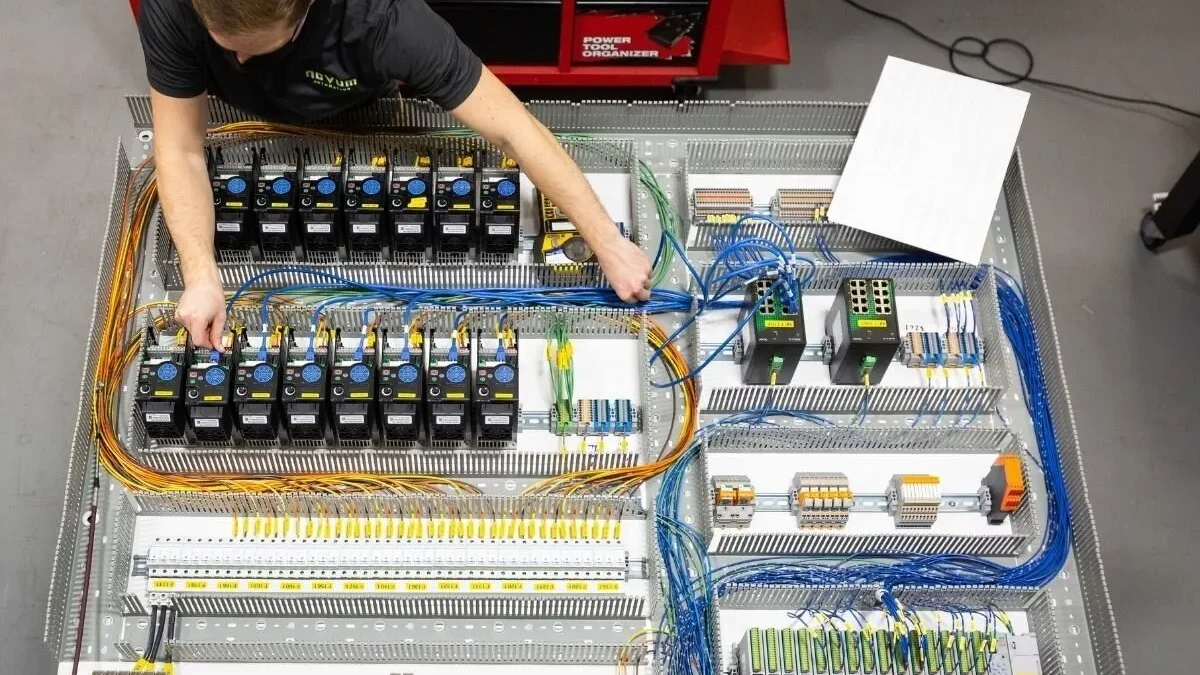

طراحی و ساخت تابلوهای برق اتوماسیون صنعتی
طراحی و ساخت تابلوهای برق اتوماسیون صنعتی
در ابتدا با طراحی تابلوهای برق اتوماسیون صنعتی شروع می کنیم. طراحی صحیح با شناخت دقیق نیاز مشتری آغاز می‌شود. باید دانست چه تجهیزاتی کنترل می‌شوند، چه تعداد ورودی و خروجی دیجیتال یا آنالوگ وجود دارد و سیستم در چه شرایط محیطی فعالیت می‌کند. با استفاده از نرم‌افزارهایی مانند EPLAN یا AutoCAD Electrical، نقشه سیم‌کشی، نحوه قرارگیری تجهیزات، مسیر کابل‌ها و کدینگ تجهیزات طراحی می‌شود. براساس نیاز سیستم، برند و مدل مناسب PLC، HMI، منابع تغذیه، رله و سایر اجزا انتخاب می‌شود. شاسی فلزی تابلو بر اساس ابعاد مورد نظر ساخته شده و تجهیزات طبق نقشه های طراحی شده در جای خود نصب و سیم کشی می‌شوند.
در ادامه روند طراحی و ساخت تابلوهای برق اتوماسیون صنعتی PLC و HMI برنامه‌ریزی می‌شوند و پس از اتصال به سیستم، عملکرد کلی تابلو تست می‌گردد تا از صحت اجرای دستورات اطمینان حاصل شود. در آخر نیز کلیه نقشه‌ها، برنامه‌ها و اطلاعات فنی باید مستندسازی و به مشتری تحویل داده شود.
نکات مهم در طراحی تابلو برق اتوماسیون
برای طراحی و ساخت تابلوهای برق اتوماسیون صنعتی نکات مهمی وجود دارد که باید به خوبی رعایت شود. این موارد عبارتند از:
- رعایت استانداردها: از جمله استاندارد IEC 61439 برای ساخت تابلوهای برق و IEC 61131 برای برنامه نویسی
- مدیریت کابل کشی صحیح: تفکیک کابل‌های قدرت و کنترل، استفاده از کانال کابل کشی و نصب منظم از نکات کلیدی است.
- تهویه مناسب داخل تابلو: جلوگیری از افزایش دمای داخلی، عمر تجهیزات را افزایش می‌دهد.
- مقاومت در برابر شرایط محیطی: در صورت نصب در محیط‌های مرطوب یا صنعتی، تابلو باید دارای IP مناسب و رنگ ضدخوردگی باشد.
- تست و کنترل کیفی نهایی: پیش از بهره برداری، تمام عملکردها باید به دقت بررسی شوند.
اگر به دنبال طراحی و ساخت تابلوهای برق پیشرفته و تابلو برق کارگاهی برای پروژه‌های صنعتی خود هستید، شرکت الکترو تابلو پرتو صنعت می‌تواند انتخابی مطمئن و حرفه‌ای برای شما باشد.
مزایای استفاده از تابلو برق اتوماسیون صنعتی
پس از این که در ارتباط با طراحی و ساخت تابلوهای برق اتوماسیون صنعتی اطلاعات کسب کردیم باید بدانیم که مزایای استفاده از انواع ماشین آلات تابلو برق صنعتی چیست؟ در ادامه این بخش، به دقت مهم ترین مزیت ها را بررسی خواهیم کرد.
- افزایش دقت و کاهش خطای انسانی: با اجرای خودکار فرآیندها، خطای اپراتورها به حداقل می‌رسد.
- کاهش هزینه‌های نگهداری و مصرف انرژی: به دلیل هوشمندسازی سیستم و حذف قطعات مکانیکی متحرک.
- افزایش سرعت و بهره وری تولید: چرخه‌های کاری بدون وقفه و با حداکثر راندمان اجرا می‌شوند.
- امکان تغییر فرآیند تنها با تغییر برنامه نرم افزاری: انعطاف پذیری بالا در پاسخ به نیازهای متغیر تولید.
- افزایش ایمنی سیستم: با استفاده از حفاظت‌های الکتریکی و کنترل خودکار شرایط بحرانی.
دقت کنید که ساخت تابلو برق اتوماسیون صنعتی نیازمند دانش تخصصی، تجربه عملی، ابزار مناسب و قطعات باکیفیت است. از این رو شما می توانید برای طراحی و ساخت تابلوهای برق اتوماسیون صنعتی با کارشناسان شرکت الکترو تابلو پرتو صنعت، تولید کننده تابلو برق صنعتی در تهران در ارتباط باشید.

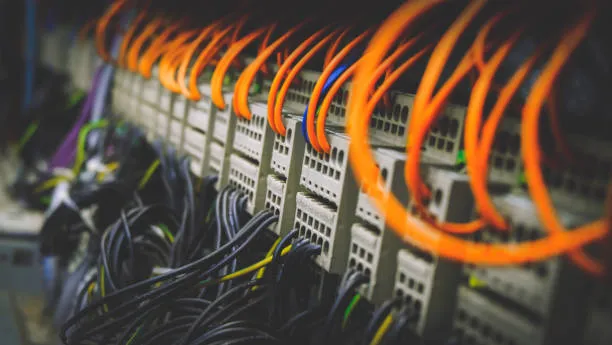

طراحی و ساخت تابلوهای برق اتوماسیون صنعتی
سخن آخر
تابلو برق اتوماسیون صنعتی، فقط یک جعبه فلزی نیست. بلکه مغز متفکر یک سیستم تولیدی یا خدماتی هوشمند است. با طراحی اصولی، اجرای دقیق و پشتیبانی حرفه‌ای، این تابلوها می‌توانند ده‌ها سال در سخت‌ترین شرایط صنعتی عملکرد بی نقصی داشته باشند. شرکت الکترو تابلو پرتو صنعت با تخصص در طراحی و ساخت تابلوهای برق اتوماسیون صنعتی، گامی مطمئن برای ارتقاء سیستم‌های کنترلی شماست. اگر به دنبال افزایش راندمان، کاهش خطای انسانی و مدرن سازی خطوط تولید هستید، زمان آن رسیده که هوشمندانه تصمیم بگیرید.
