ساخت تابلو برق اتوماتیک دیزل ژنراتور

در دنیای امروز که تأمین پایدار برق نقش کلیدی در امنیت، تولید و خدمات دارد، استفاده از تابلو برق اتوماتیک دیزل ژنراتور به یکی از اصلی‌ترین الزامات پروژه‌های صنعتی، تجاری و ساختمانی تبدیل شده است. این تابلوها تضمین می‌کنند که در صورت قطع برق شهری، سیستم برق‌ رسانی مجموعه شما بدون وقفه ادامه یابد. الکترو تابلو پرتو صنعت با تکیه بر سال‌ها تجربه، دانش فنی و استفاده از تجهیزات به‌ روز و استاندارد، پیشرو در طراحی و ساخت تابلو برق اتوماتیک دیزل ژنراتور ها است. در ادامه، با ویژگی‌ها، اجزا، کاربردها و نکات مهم ساخت این تابلوها آشنا خواهید شد.

تابلو برق اتوماتیک چیست و چه کاربردی دارد؟

تابلو برق اتوماتیک دیزل ژنراتور سیستمی است که هنگام قطع برق شهری، به طور خودکار ژنراتور را روشن کرده و بار مصرفی را از برق شهر به ژنراتور منتقل می‌کند. پس از بازگشت برق شبکه، دوباره بار به شبکه منتقل شده و ژنراتور خاموش می‌شود. این فرآیند به صورت هوشمند، بی‌وقفه و بدون دخالت دستی انجام می‌گیرد. کاربرد این تابلوها همانند برخی دیگر از أنواع تابلو برق صنعتی، در بیمارستان‌ها، کارخانه‌ها، مراکز داده، فروشگاه‌های بزرگ، هتل‌ها، ادارات و ساختمان‌های مسکونی بسیار حائز اهمیت است.

مراحل طراحی و ساخت تابلو برق اتوماتیک دیزل ژنراتور

مراحل طراحی و ساخت تابلو برق اتوماتیک دیزل ژنراتور با تحلیل نیاز پروژه شروع می‌شود و در نهایت لازم است تا پس از طراحی نقشه و انتخاب تجهیزات روند ساخت آغاز شود. در ادامه این بخش، هر کدام از این مراحل مهم را توضیح خواهیم داد.

اولین مرحله در ساخت تابلو برق دیزل ژنراتور، تحلیل دقیق توان مصرفی و ویژگی‌های پروژه است. این تحلیل شامل موارد زیر است:

• توان خروجی دیزل ژنراتور (بر حسب کیلووات یا کاوا)
• جریان مصرفی مورد نیاز (آمپراژ)
• شرایط محیطی محل نصب تابلو (رطوبت، گردوغبار، دمای محیط)
• نیاز به تجهیزات جانبی (گرمکن، هشداردهنده، شارژر باتری، کنترل از راه دور و…)
• نوع قطع و وصل (اتوماتیک یا دستی)

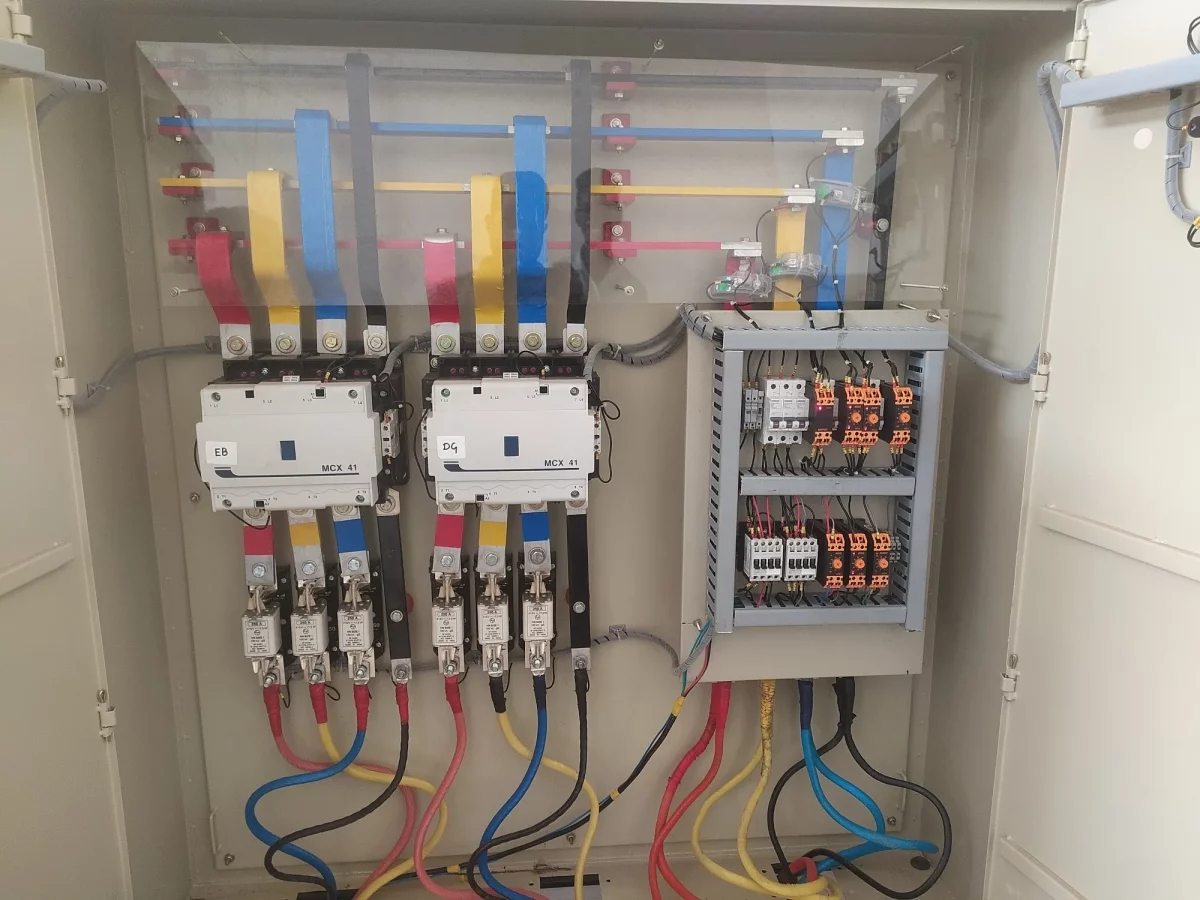

ساخت تابلو برق اتوماتیک دیزل ژنراتور

پس از شناخت نیاز پروژه، مهندس برق نقشه تابلو را با استفاده از نرم‌ افزارهای تخصصی مانند EPLAN یا AutoCAD طراحی می‌کند. سپس تجهیزات مطابق مشخصات انتخاب می‌شوند:

• برد کنترل (PLC)
• کنتاکتورها یا کلیدهای موتوردار
• کلید اتوماتیک (MCCB)
• کلید فیوزها، ترمینال‌ها، شارژر باتری، رله‌ها و سنسورها

اجزای اصلی تابلو اتوماتیک دیزل ژنراتور چیست؟

برای ساخت تابلو برق اتوماتیک دیزل ژنراتور باید اجزای اصلی که شامل برد کنترل، کنتاتورها، شارژر باتری، رله ها و سایر اجزای تخصصی است، به دقت بررسی شود. در ادامه هر کدام از این بخش‌های اساسی را بررسی می‌کنیم.

برد کنترل (Controller یا PLC با قابلیت چنج آور)

برد کنترل، مغز متفکر تابلو است. این قطعه با بررسی وضعیت برق شهر و دیزل ژنراتور، به صورت اتوماتیک دستور قطع و وصل و راه‌ اندازی موتور را صادر می‌کند. بردهای پیشرفته دارای نمایشگر دیجیتال، قابلیت تنظیم زمان‌های تأخیر، مانیتورینگ و کنترل از راه دور هستند.

کنتاکتورها و کلیدهای موتوردار

برای جابجایی بار بین برق شهر و ژنراتور، نیاز به کلیدهای قدرت داریم. این کلیدها بسته به ظرفیت ژنراتور انتخاب می‌شوند و‌ در ساخت تابلو برق اتوماتیک دیزل ژنراتور و تابلو بانک خازنی نقش مهمی دارند.

 شارژر باتری

باتری دیزل ژنراتور باید همواره شارژ باشد تا در زمان قطع برق استارت بخورد. شارژر باتری هوشمند که توانایی تأمین شارژ مناسب و محافظت از باتری را دارد، در تابلو نصب می‌شود.

 رله‌ها و ماژول‌های حفاظتی

این رله‌ها برای کنترل گرمایش، تهویه، هشدار دما، فشار روغن و غیره استفاده می‌شوند. برخی تابلوها به رله‌های زمان‌دار، رله قطع اضطراری، رله آلارم سوخت یا رله گرمکن آب مجهز هستند.

تجهیزات جانبی پیشرفته برای کارایی بهتر تابلو برق دیزل اتوماتیک

برخی تجهیزات جانبی وجود دارند که در ساخت تابلو برق اتوماتیک دیزل ژنراتور و پیشرفته تر شدن سیستم آن نقش اساسی ایفا می‌کنند. این تجهیزات جانبی شامل موارد زیر است:

 سنسورها و هشداردهنده‌ها

برای ایمنی بیشتر، از سنسورهای زیر استفاده می‌شود:

• سنسور دمای آب موتور
• سنسور فشار روغن
• سنسور سطح سوخت
• سنسور فرکانس و دور موتور

اطلاعات این سنسورها به برد PLC ارسال می‌شود تا در صورت بروز هرگونه خطا، سیستم هشدار دهد یا موتور را خاموش کند.

گرمکن‌ها برای مناطق سردسیر

در مناطق سرد، برای اطمینان از استارت سریع، گرمکن آب، گرمکن روغن یا گرمکن گازوییل در ساخت تابلو برق اتوماتیک دیزل ژنراتور پیش‌بینی می‌شود. این گرمکن‌ها پیش از راه‌ اندازی موتور، سیستم را به دمای مناسب می‌رسانند.

نشانگر سوخت دیجیتال

با استفاده از نشانگر دیجیتال، سطح سوخت قابل مانیتور است. این سیستم با برد کنترل هماهنگ می‌شود و در صورت کاهش سطح، هشدار صادر می‌کند.

در ساخت تابلو برق اتوماتیک دیزل ژنراتور چه نکاتی مهم است؟

برای ساخت تابلو برق اتوماتیک و تابلو برق صنعتی سه فاز لازم است که ابتدای امر، تمامی تجهیزات بر اساس توان ژنراتور و بار مصرفی انتخاب شوند. همچنین انتخاب برندهای باکیفیت نه‌ تنها از بروز خطاهای مکرر جلوگیری می‌کند، بلکه عمر تابلو را افزایش می‌دهد.

اگر تابلو در محیط گرم یا مرطوب نصب می‌شود، وجود فن تهویه یا خنک‌ کننده داخلی الزامی است. نکته نهایی در ساخت تابلو برق اتوماتیک دیزل ژنراتور، استفاده از جعبه‌های فلزی با رنگ کوره‌ ای الکترواستاتیک، درزگیری مناسب در برابر گردوغبار، و درجه حفاظت IP بالا (مثل IP54 یا IP65) از الزامات ساخت تابلو در محیط‌های صنعتی یا فضای باز است.

ساخت تابلو برق اتوماتیک دیزل ژنراتور

قابلیت‌های نرم‌ افزاری و مانیتورینگ در ساخت تابلو برق اتوماتیک دیزل ژنراتور

امروزه تابلوهای دیزل ژنراتور به سیستم‌های مانیتورینگ پیشرفته مجهز می‌شوند که مزایای زیر را دارند:

• مشاهده وضعیت آنلاین ژنراتور از طریق اپلیکیشن یا وب
• ارسال هشدار در صورت بروز خطا
• ثبت وقایع و داده‌های عملکردی
• امکان خاموش و روشن کردن ژنراتور از راه دور

این قابلیت‌ها مخصوصاً در پروژه‌هایی با تعداد زیاد ژنراتور یا مکان‌های دورافتاده اهمیت زیادی دارند.

آزمایش و راه‌ اندازی نهایی تابلو برق دیزل

پس از ساخت تابلو برق اتوماتیک دیزل ژنراتور، مونتاژ و نصب تمامی قطعات در تابلو، مرحله تست آغاز می‌شود که شامل بررسی عملکرد برد کنترل، تست سوییچینگ برق شهر به ژنراتور، بررسی کارکرد سنسورها و هشدارها، تست شارژر باتری، تست مانیتورینگ و ارتباط با سیستم‌های خارجی است.  در نهایت، تابلو در محل پروژه نصب شده و به ژنراتور، برق شهر و مصرف‌ کننده متصل می‌گردد.

سخن آخر

در دنیای پرشتاب امروز، استفاده از سیستم‌های خودکار، قابل‌ اعتماد و ایمن، یک ضرورت برای هر مجموعه محسوب می‌شود. ساخت تابلو برق اتوماتیک دیزل ژنراتور نه‌ تنها تخصص، بلکه دانش فنی، شناخت دقیق از پروژه و تعهد به کیفیت می‌طلبد. الکترو تابلو پرتو صنعت با افتخار آماده همکاری با کارفرمایان، پیمانکاران، شرکت‌های مهندسی و صاحبان پروژه در سراسر کشور برای طراحی، ساخت و اجرای انواع تابلوهای برق اتوماتیک ژنراتور می‌باشد.
