هزینه ساخت تابلو MCC برای خط تولید صنعتی

هزینه ساخت تابلو MCC برای خط تولید صنعتی یکی از مهم‌ترین موضوعاتی است که مدیران کارخانه‌ها، مهندسان برق و سرمایه‌ گذاران صنعتی در زمان راه‌ اندازی یا توسعه خطوط تولید با آن مواجه می‌شوند. در خطوطی که ده‌ها موتور الکتریکی به‌ طور همزمان فعالیت می‌کنند، وجود یک مرکز کنترل موتور استاندارد نه‌ تنها یک انتخاب، بلکه یک ضرورت فنی و ایمنی است. در این مقاله به بررسی کامل مؤلفه‌های تأثیرگذار بر قیمت، ویژگی‌های فنی، استانداردهای ساخت و نقش خدمات تخصصی شرکت الکترو تابلو پرتو صنعت در اجرای پروژه‌های صنعتی می‌پردازیم.

تابلو MCC چیست و چه نقشی در خط تولید دارد؟

تابلو MCC (Motor Control Center) یا مرکز کنترل موتور، سیستمی متمرکز برای راه‌ اندازی، کنترل و حفاظت موتورهای الکتریکی در یک مجموعه صنعتی است. این تابلوها معمولاً در ولتاژهای تا 660 ولت و جریان‌های بالا (تا 4000 آمپر و در برخی پروژه‌ها بیشتر) طراحی و ساخته می‌شوند. در یک خط تولید صنعتی، موتورهای متعددی وظیفه حرکت نوار نقاله‌ها، پمپ‌ها، میکسرها، کمپرسورها و سایر تجهیزات را بر عهده دارند. بدون یک سیستم کنترل یکپارچه، احتمال بروز خطا، اتصال کوتاه، اضافه بار یا توقف ناگهانی تولید افزایش می‌یابد. تابلو MCC با ساختار مهندسی‌شده خود، این ریسک‌ها را به حداقل می‌رساند.

مولفه‌های مؤثر بر هزینه ساخت تابلو MCC برای خط تولید صنعتی چیست؟

هزینه ساخت تابلو برق MCC عدد ثابتی ندارد و بسته به شرایط پروژه، تغییرات چشمگیری دارد. مهم‌ترین عوامل تأثیرگذار عبارتند از:

تعداد و توان الکتروموتورها

اولین و مهم‌ترین عامل، تعداد موتورهای خط تولید و توان هر یک است. هر موتور نیازمند تجهیزات اختصاصی شامل موارد زیر:

• کلید حفاظتی
• کنتاکتور
• بی‌متال یا حفاظت الکترونیکی
• تجهیزات کنترلی

افزایش توان موتور به معنی افزایش ظرفیت کلیدها، ضخامت باس‌بار و سطح مقطع کابل‌هاست که مستقیماً قیمت را افزایش می‌دهد.

نوع روش راه‌ اندازی موتور

روش راه‌ اندازی تأثیر زیادی بر قیمت نهایی دارد که عبرتند از:

• راه‌اندازی مستقیم (DOL) – اقتصادی‌ترین گزینه
• ستاره-مثلث – هزینه متوسط
• سافت استارتر – قیمت بالاتر به دلیل تجهیزات الکترونیکی
• درایو یا اینورتر (VFD) – گران‌ترین روش با بیشترین امکانات کنترلی

استفاده از VFD علاوه بر افزایش هزینه اولیه، مزایایی مانند کاهش مصرف انرژی و کنترل دقیق سرعت را به همراه دارد که در بلندمدت می‌تواند باعث صرفه‌جویی شود.

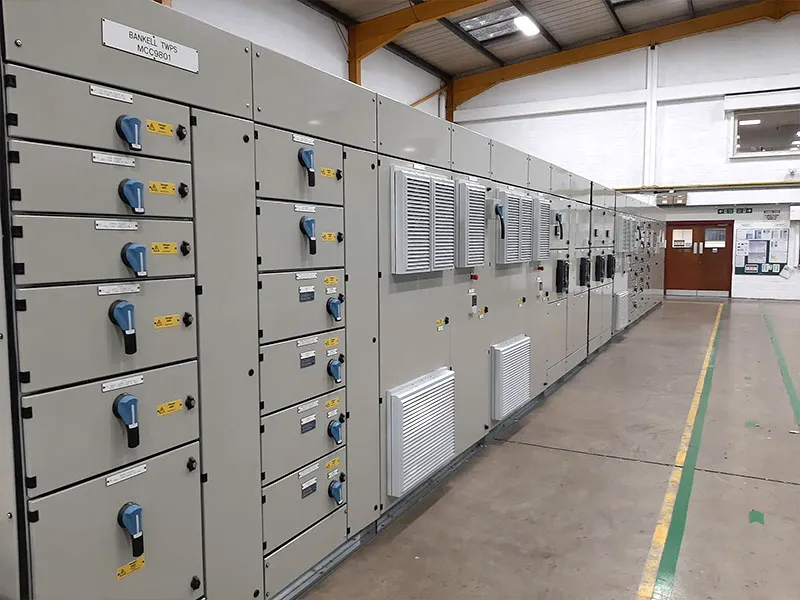

ساخت تابلو MCC برای خط تولید صنعتی

نوع ساختار تابلو (ثابت، مدولار یا کشویی)

یکی از مواردی که بر هزینه ساخت تابلو MCC برای خط تولید صنعتی تاثیر بسیاری دارد نوع ساختار تابلو است که می توانیم در ادامه جزئیات را ببینیم:

• تابلو ثابت (Fixed Type): ساختار ساده و کم‌هزینه، مناسب پروژه‌های کوچک.
• تابلو مدولار: قابل توسعه و انعطاف‌پذیر، هزینه بالاتر اما مناسب خطوط در حال رشد.
• تابلو کشویی (Withdrawable): دارای فیدرهای قابل تعویض بدون توقف کامل تولید. این مدل به دلیل مکانیزم کشویی و سیستم ایمنی پیشرفته، قیمت بالاتری دارد.
• تابلو MCC هوشمند: مجهز به PLC، مانیتورینگ و سیستم‌های ارتباطی صنعتی که باعث افزایش هزینه اولیه ولی کاهش هزینه‌های نگهداری می‌شود.

ظرفیت باس‌ بار و سطح اتصال کوتاه

باس‌ بار قلب توزیع جریان در تابلو MCC است. طراحی باس‌بار بر اساس جریان نامی (مثلاً 1600، 2500 یا 4000 آمپر)، سطح اتصال کوتاه (تا 375 کیلوآمپر در برخی پروژه‌های صنعتی) و سیستم 3 یا 4 پل انجام می‌شود. افزایش ظرفیت باس‌بار به معنای استفاده از مس بیشتر و ساختار مقاوم‌تر است که هزینه ساخت تابلو MCC برای خط تولید صنعتی را افزایش می‌دهد.

درجه حفاظت (IP) و شرایط محیطی

درجه حفاظت محفظه تابلو (مانند IP40 یا IP54) بسته به شرایط محیطی تعیین می‌شود:

• محیط‌های صنعتی با گردوغبار
• کارگاه‌های مرطوب
• صنایع شیمیایی یا خورنده

هرچه درجه IP بالاتر باشد، هزینه ساخت بدنه و آب‌بندی افزایش می‌یابد.

برند تجهیزات مورد استفاده

استفاده از برندهای معتبر داخلی یا خارجی در هزینه ساخت تابلو MCC برای خط تولید صنعتی تأثیر مستقیم دارد. کلیدهای اتوماتیک (MCCB)، کنتاکتورها، درایوها و تجهیزات حفاظتی با کیفیت بالاتر، طول عمر بیشتر و ایمنی بالاتری دارند، اما هزینه اولیه بیشتری نیز خواهند داشت.

سطح اتوماسیون و سیستم کنترلی

در پروژه‌های پیشرفته، تابلو MCC به PLC و سیستم‌های اسکادا متصل می‌شود. امکاناتی مانند کنترل از راه دور

مانیتورینگ مصرف انرژی، ثبت خطا و تشخیص عیب هوشمند هزینه اولیه را افزایش می‌دهد اما باعث کاهش خرابی‌های ناگهانی می‌شود.

استانداردها و تست‌های مؤثر بر قیمت

تابلوهای MCC صنعتی مطابق استاندارد IEC 61439 طراحی می‌شوند. اجرای تست‌های زیر در قیمت نهایی مؤثر است:

• تست اتصال کوتاه
• تست عایقی
• تست عملکردی (FAT)
• تست حرارتی باس‌بار

تابلوهای تایپ تست شده (TTA) هزینه بیشتری دارند اما از نظر ایمنی و قابلیت اطمینان در سطح بالاتری قرار می‌گیرند.

هزینه ساخت تابلو MCC برای خط تولید صنعتی، سرمایه‌ گذاری یا هزینه اضافی؟

بسیاری از کارفرمایان تنها به قیمت اولیه توجه می‌کنند، در حالی که هزینه واقعی یک تابلو MCC شامل موارد زیر است:

• هزینه اولیه ساخت
• هزینه نگهداری
• هزینه توقف خط تولید
• هزینه خرابی موتور‌ها

یک طراحی ارزان اما غیراستاندارد ممکن است باعث خاموشی‌های مکرر و خسارت‌های چند میلیاردی شود. بنابراین انتخاب یک سازنده متخصص و طراحی مهندسی‌ شده، نوعی سرمایه‌ گذاری بلندمدت محسوب می‌شود.

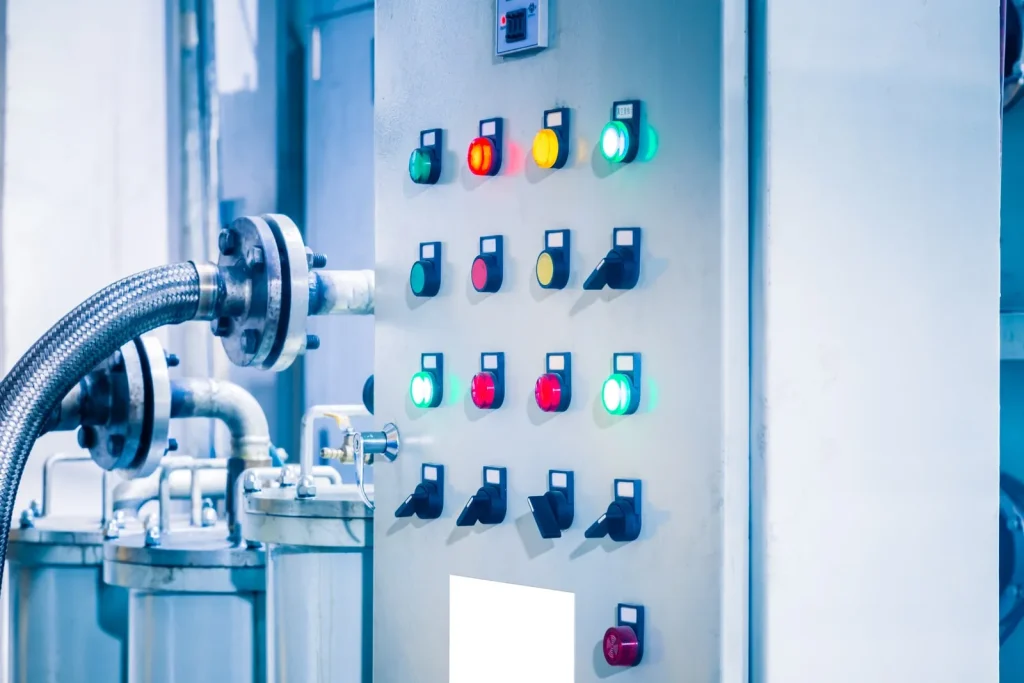

ساخت تابلو MCC برای خط تولید صنعتی

سخن آخر

هزینه ساخت تابلو MCC برای خط تولید صنعتی به عوامل متعددی وابسته است. از تعداد و توان موتورها گرفته تا نوع راه‌ اندازی، ظرفیت باس‌ بار، سطح اتوماسیون و کیفیت تجهیزات. انتخاب یک طراحی مهندسی‌شده و همکاری با یک شرکت تخصصی مانند الکترو تابلو پرتو صنعت می‌تواند علاوه بر تضمین ایمنی و کیفیت، هزینه‌های بلندمدت را کاهش دهد. در نهایت، تابلو برق صنعتی MCC تنها یک تجهیز الکتریکی نیست. بلکه قلب سیستم کنترل انرژی در خط تولید است. تصمیم‌ گیری آگاهانه در انتخاب سازنده و کیفیت ساخت، نقش تعیین‌ کننده‌ای در موفقیت پروژه صنعتی شما خواهد داشت.
