تابلو برق MCC چیست؟ + ساخت و نصب این تابلو چگونه انجام میشود و چرا یکی از مهمترین تجهیزات مورد نیاز صنایع مدرن است؟ اگر شما هم با این پرسشها مواجه شدهاید یا قصد اجرای یک پروژه صنعتی را دارید، لازم است بدانید که MCC یا مرکز کنترل موتور، قلب تپنده بسیاری از خطوط تولید و کارخانههاست. این تابلوها وظیفه راه اندازی، کنترل، حفاظت و مدیریت موتورهای الکتریکی را برعهده دارند و بدون وجود آنها، هیچ واحد صنعتی بهطور پایدار کار نخواهد کرد. در این مقاله تلاش شده است علاوه بر معرفی کامل MCC، با دیدی مهندسی به ساختار آن، شیوه طراحی، مراحل ساخت و نصب، کاربردها و تفاوتها پرداخته شود. همچنین خدمات ارزشمند شرکت الکترو تابلو پرتو صنعت نیز معرفی میشود. مجموعهای که با بیش از یک دهه تجربه، از شرکتهای پیشرو در طراحی و ساخت تابلوهای برق صنعتی در کشور است.
تابلو برق MCC چیست و چرا اهمیت دارد؟
تابلو مرکز کنترل موتور یا MCC (Motor Control Center) مجموعهای ماژولار و سازمان یافته از فیدرهای موتوری است که تجهیزات کنترل، حفاظت و راهاندازی موتورهای الکتریکی را در یک محفظه قرار میدهد. به زبان ساده، MCC مانند اتاق فرمان موتورهای صنعتی است؛ جایی که هر موتور از طریق یک فیدر اختصاصی کنترل میشود. این تابلوها برای مدیریت چندین موتور به صورت هم زمان طراحی شدهاند و به دلیل طراحی کشویی یا ثابت، امکان نگهداری آسان، عیب یابی سریع و ارتقای سیستم را فراهم میکنند. در صنایع سنگین و خطوط تولید بزرگ، MCC یکی از ضروریترین تجهیزات الکتریکی محسوب میشود.

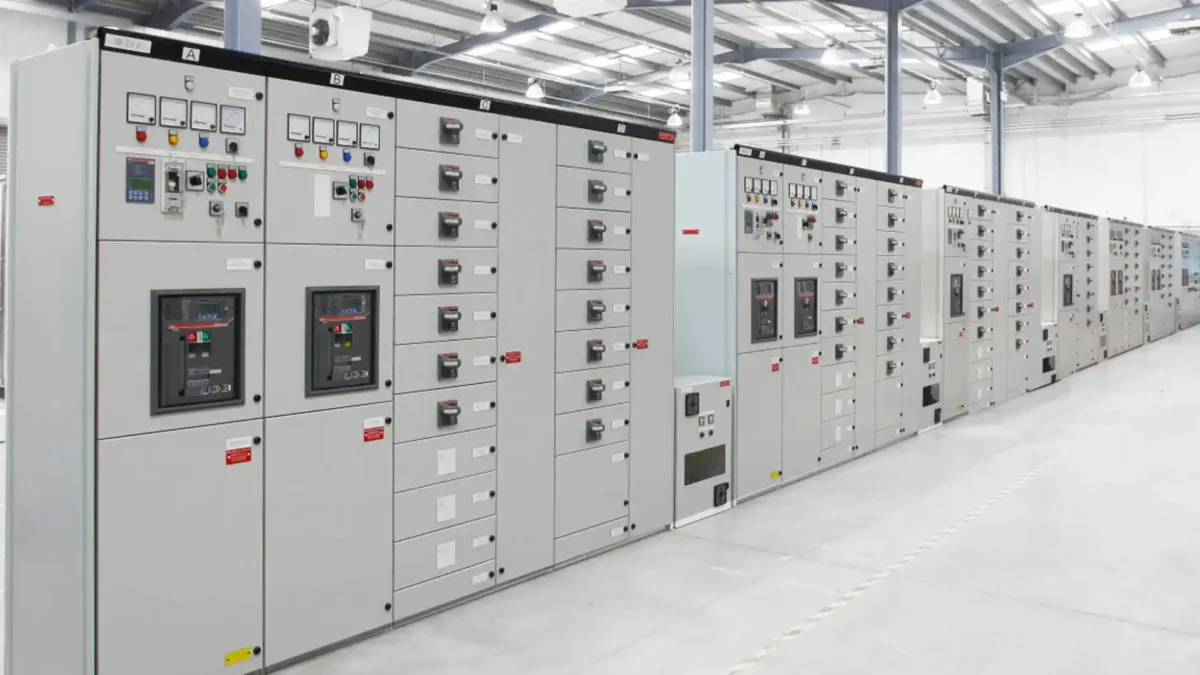

ساختار تابلو برق MCC و معرفی اجزا
برای درک بهتر عملکرد MCC لازم است با اجزای اصلی آن آشنا شویم. این سیستم مانند انواع تابلو برق صنعتی از بخشهای متعددی تشکیل شده که به صورت هماهنگ کار میکنند.
یکی از مهمترین بخشها باس بار است. باس بار میلهای از جنس مس یا برنج است که وظیفه توزیع برق را برعهده دارد و قدرت رسانایی بالایی دارد. یکی دیگر از اجزا مدارشکنها هستند که در برابر جریان اضافی یا اتصال کوتاه نقش محافظتی دارند. کنتاکتورهای مغناطیسی برای راهاندازی یا توقف موتور مورد استفاده قرار میگیرند. ترانسفورماتور کنترل سطح ولتاژ را برای مدار فرمان کاهش میدهد تا تجهیزات کنترلی دچار آسیب نشوند.
در کنار این اجزا از رلههای زمانی، لیمیت سوئیچها، تجهیزات حفاظتی، سلولهای تغذیه موتوری، کلیدهای فرمان، تجهیزات هشداردهنده و نمایش دهنده نیز استفاده میشود. همه این اجزا بهگونهای طراحی شدهاند که در کنار یکدیگر عملکرد صحیح موتور و سیستم را تضمین کنند.

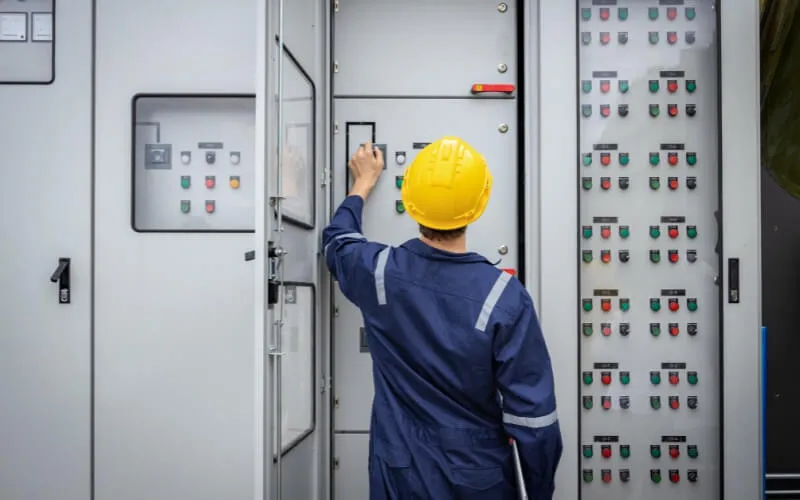

تابلو برق MCC چیست؟ + ساخت و نصب
انواع تابلو برق MCC کدامند؟
MCC به طور کلی در دو نوع اصلی تولید میشود: نوع سنتی و مدل هوشمند. تابلوهای سنتی که با نام CMCC نیز شناخته میشوند، بیشتر از تجهیزات الکترومکانیکی استفاده میکنند و طراحی سادهتری دارند. این مدلها مناسب صنایع کلاسیک، محیطهای کم ریسک و خطوطی هستند که نیاز به قابلیت توسعه بالا ندارند. در مقابل، تابلوهای هوشمند یا IMCC نسل جدید MCC محسوب میشوند. در این مدلها از تجهیزات دیجیتال، پردازش داده، PLC و سیستم مانیتورینگ لحظهای استفاده میشود. این تابلوها میزان خطا را کاهش میدهند، سرعت عیب یابی را بالا میبرند و امکان کنترل از راه دور را فراهم میکنند. همچنین در صنایع مدرن و اتوماسیونمحور بسیار محبوب هستند.

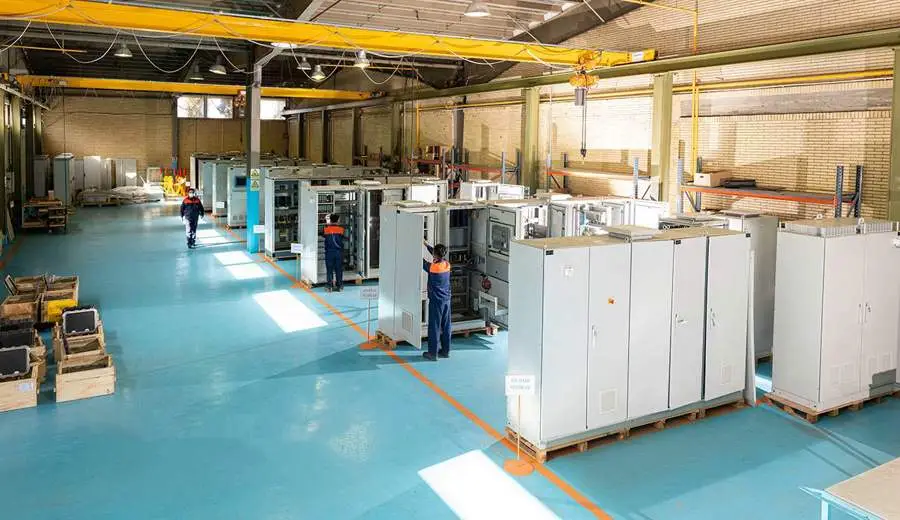

مراحل ساخت تابلو برق MCC چیست؟
ساخت یک تابلو برق MCC حرفهای مانند تابلو برق کارگاهی شامل چند مرحله مهم است:
طراحی مهندسی
در این مرحله نوع موتور، توان مصرفی، تعداد فیدرها، سطح حفاظت، نوع شینه و نوع سیستم کنترل انتخاب میشود. نقشههای تکخطی، جانمایی و سیمکشی تدوین میگردند.
ساخت بدنه فلزی
ورقهای آهنی بر اساس نقشه برش خورده، خمکاری و مونتاژ میشوند. سپس با رنگ پودری الکترواستاتیک پوشش داده میشوند تا در برابر رطوبت و ضربه مقاوم باشند.
شینهکشی
در این مرحله از ساخت و نصب تابلو برق MCC باسبارهای مسی یا آلومینیومی نصب شده و عایقبندی میشوند.
نصب تجهیزات قدرت و کنترل
کنتاکتورها، کلیدها، مدارکنندهها، رلهها و سایر اجزا روی سینیها یا کشوها نصب میشوند.
سیمکشی داخلی
سیمکشی فرمان و قدرت طبق نقشه انجام شده و با شمارهگذاری استاندارد تحویل داده میشود.
تست نهایی تابلو برق MCC
تست عایقی، تست مکانیکی، تست عملکرد، تست حفاظت و تست بهرهبرداری پیش از تحویل انجام میشود.
مراحل نصب تابلو برق MCC
نصب MCC نیز مانند ساخت آن و ساخت هر مدل از تابلو برق مانند تابلو برق ستاره مثلث نیازمند تخصص است. در ابتدا باید مکان نصب مشخص شده و زیرساخت مناسب شامل فونداسیون، تهویه و سیستم زمین (ارت) فراهم شود. پس از آن، تابلو در محل قرار گرفته و عملیات کابلکشی ورودی و خروجی انجام میشود. اتصال کابلهای قدرت، کنترل و ارتباط، تنظیمات اولیه سلولها، تست عملکرد بخشهای حفاظتی و راهاندازی اولیه بخشهایی است که در نصب MCC انجام میشود. در پایان، تابلو باید در حضور کارفرما تست شود تا عملکرد صحیح آن تأیید گردد.

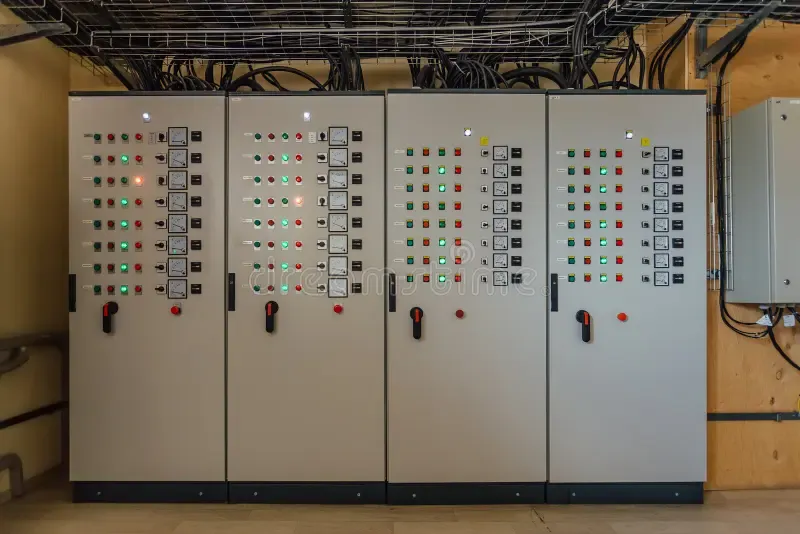

تابلو برق MCC چیست؟ + ساخت و نصب
کاربردهای تابلو برق MCC در صنایع چیست؟
تابلوهای MCC تقریباً در هر صنعتی که موتورهای الکتریکی وجود دارند لازم هستند. این تابلوها علاوه بر مدیریت موتورها، وظیفه حفاظت از تجهیزات و اپراتورها را نیز برعهده دارند. از جمله کاربردهای آن میتوان به صنعت سیمان، پتروشیمی، صنایع غذایی، کارخانههای خودرو، خطوط بستهبندی، تولید شیشه، کارخانجات کاغذسازی و واحدهای پمپاژ آب اشاره کرد.
برای درک بهتر حوزه کاربرد، جدول زیر مقایسهای از نوع صنعت و میزان نیاز آن به تابلو برق MCC را نشان میدهد:
| میزان نیاز به MCC | موارد استفاده | نوع صنعت |
| بسیار بالا | راهاندازی فنها، کورهها، نوار نقالهها | صنعت سیمان |
| بسیار بالا | پمپها، کمپرسورها، سیستمهای ایمنی | پتروشیمی و نفت و گاز |
| متوسط تا بالا | میکسرها، الکها، بستهبندی | صنایع غذایی |
| بالا | خطوط مونتاژ، پمپها، موتورهای جابهجایی | خودروسازی |
| بالا | کورهها، الکتروموتورها، فنها | تولید شیشه |
| بالا | موتورهای چرخشی، خشککنها | نساجی |
| بسیار بالا | کورهها، جرثقیلها، نوار نقالهها | صنایع فلزی و فولاد |
سخن آخر
تابلو برق MCC یکی از مهمترین و حساسترین تجهیزات کنترل موتور در صنعت است. این تابلو با ساختار ماژولار، تجهیزات حفاظتی قدرتمند و انعطافپذیری بالا، مدیریت موتورهای صنعتی را ساده، دقیق و ایمن میکند. طراحی و ساخت اصولی این تابلو، نیازمند تجربه مهندسی، دانش فنی و استفاده از تجهیزات استاندارد است. شرکت الکترو تابلو پرتو صنعت با بهره گیری از ۱۴ سال سابقه حرفهای و تجهیزات روز دنیا، یکی از برترین ارائه دهندگان خدمات طراحی، ساخت، نصب و تعمیر تابلوهای MCC و انواع دیگر تابلو برق صنعتی در کشور است. اگر قصد راهاندازی یک پروژه صنعتی دارید، انتخاب این شرکت میتواند کیفیت، امنیت و دوام پروژه شما را تضمین کند.
