نقش PLC در تابلو برق بوستر پمپهای پیشرفته، امروز به یکی از موضوعات کلیدی در طراحی و اجرای سیستمهای آبرسانی شهری، صنعتی و ساختمانی تبدیل شده است. بوستر پمپها بهعنوان سیستمهای افزایش فشار، در بسیاری از پروژهها نقش حیاتی دارند، اما بدون وجود یک مرکز فرماندهی هوشمند نمیتوانند عملکرد دقیق، پایدار و قابل اتکایی داشته باشند. این مرکز فرماندهی دقیقاً همان PLC است که کنترل تابلو برق بوستر پمپ را بهصورت خودکار، حسابشده و ایمن اجرا میکند. در این مقاله با نقش واقعی PLC، اجزای تابلو، مزایا، مقایسه سیستمهای سنتی و PLC، کاربردها و همچنین خدمات تخصصی شرکت الکترو تابلو پرتو صنعت در این حوزه آشنا خواهید شد.
چرا بوستر پمپ به یک تابلو برق هوشمند نیاز دارد؟
در هر شبکه آبرسانی، هدف اصلی تأمین یک فشار پایدار و مطمئن است. در ساختمانهای بلند، سیستمهای صنعتی یا تصفیه خانهها، فشار آب دائماً در حال تغییر است. اگر این فشار کنترل نشود پمپها بیش از حد کار میکنند، فشار آب نوسان دارد، مصرف انرژی افزایش مییابد، عمر تجهیزات کاهش مییابد و امکان آسیبهای مکانیکی و الکتریکی بیشتر میشود. تابلو برق هوشمند دارای PLC، این مشکلات را بهشکل اصولی و علمی مدیریت میکند و از بروز نوسانات و خرابیهای پرهزینه جلوگیری مینماید.
تابلو برق PLC چیست و چرا برای بوستر پمپها انتخاب میشود؟
PLC (Programmable Logic Controller) یک کنترلر صنعتی قابل برنامه ریزی است که برای اجرای الگوریتمهای پیچیده کنترلی استفاده میشود. PLC برخلاف سیستمهای رلهای سنتی، قابلیت پردازش اطلاعات، ذخیره دادهها، تحلیل ورودیها و اجرای دستورات منطقی را دارد. دلایل انتخاب PLC در بوستر پمپها و تابلو برق صنعتی عبارتند از:
- قابلیت برنامه ریزی و تغییر الگوریتمها
- سرعت بالا در پردازش اطلاعات
- مقاومت در برابر نویز و شرایط سخت محیطی
- امکان مدیریت چند پمپ به صورت چرخشی یا موازی
- قابلیت اتصال به سیستمهای مانیتورینگ و هوشمندسازی
این ویژگیها باعث شده در ساختمانهای مدرن و صنایع پیشرفته، سیستمهای آنالوگ جای خود را به PLC بدهند.

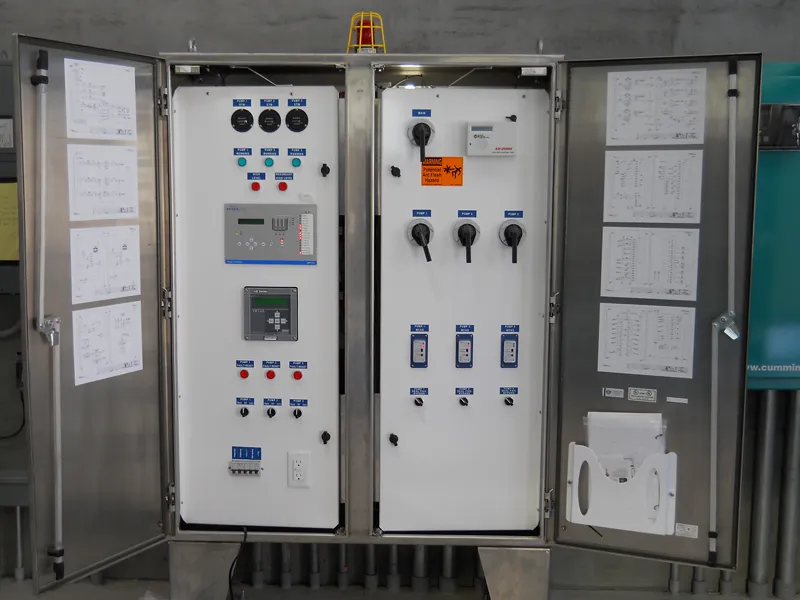

نقش PLC در تابلو برق بوستر پمپ
نقش کلیدی PLC در تابلو برق بوستر پمپهای پیشرفته چیست؟
نقش PLC در تابلو برق بوستر پمپهای پیشرفته بسیار اساسی است. در حقیقت PLC در تابلو برق بوستر پمپ پیشرفته کارهای بسیار حساسی انجام میدهد. برخی از مهمترین نقشهای آن عبارتند از:
کنترل هوشمند فشار آب
PLC با استفاده از سنسور فشار، تغییرات لحظهای را خوانده و با توجه به برنامه داخلی، پمپ مناسب را فعال میکند. مزیت اصلی این روش عبارتند از:
- جلوگیری از نوسان فشار
- تأمین آب پایدار
- محافظت از تجهیزات در برابر شوک هیدرولیکی
مدیریت روشن و خاموش شدن پمپها
در سیستمهای پیشرفته، روشن و خاموش شدن پمپها تنها بر اساس فشار نیست، بلکه الگوریتمهای داخلی، میزان کارکرد، تاریخچه فعالیت و وضعیت خطاها را بررسی کرده و تصمیم میگیرند کدام پمپ زودتر وارد مدار شود.
نقش PLC در تابلو برق بوستر پمپهای پیشرفته برای مدیریت چندپمپه
در بوستر پمپهایی که دارای دو یا چند پمپ هستند، PLC وظایف زیر را انجام میدهد:
- نوبت دهی بین پمپها برای افزایش عمر دستگاهها
- استفاده از پمپ اضافی در مواقع پیک مصرف
- افزایش یا کاهش سرعت پمپها در سیستم VFD
- خروج پمپ معیوب از مدار به صورت خودکار
محافظت از پمپ و الکتروموتور
PLC با اتصال به تجهیزات حفاظتی، خطاهای زیر را تشخیص میدهد:
- اضافه جریان
- افت ولتاژ
- اختلال فاز
- خشک کار کردن پمپ
- دمای بیش از حد موتور
- نشت جریان
در صورت بروز خطا، PLC فوراً مدار را قطع کرده و هشدار میدهد.
ثبت وقایع و گزارش دهی
نقش PLC در تابلو برق بوستر پمپهای پیشرفته در ثبت وقابع و گزارش دهی بسیار است و قادر است:
- دادهها را ذخیره کند
- رخدادها را ثبت نماید
- خطاهای گذشته را نمایش دهد
- عملکرد روزانه سیستم را تحلیل کند
این ویژگی برای مهندسان تعمیر و نگهداری تابلو برق بوستر پمپ بسیار ارزشمند است.
امکان اتصال به سیستمهای هوشمند و مانیتورینگ
PLC میتواند به سیستمهای زیر متصل شود و نقش اساسی دارد:
- BMS (ساختمان هوشمند)
- SCADA (کنترل صنعتی از راه دور)
- HMI (پنلهای لمسی گرافیکی)
- شبکه اترنت یا وایرلس
این موضوع امکان کنترل بوستر پمپ را از راه دور فراهم میکند.

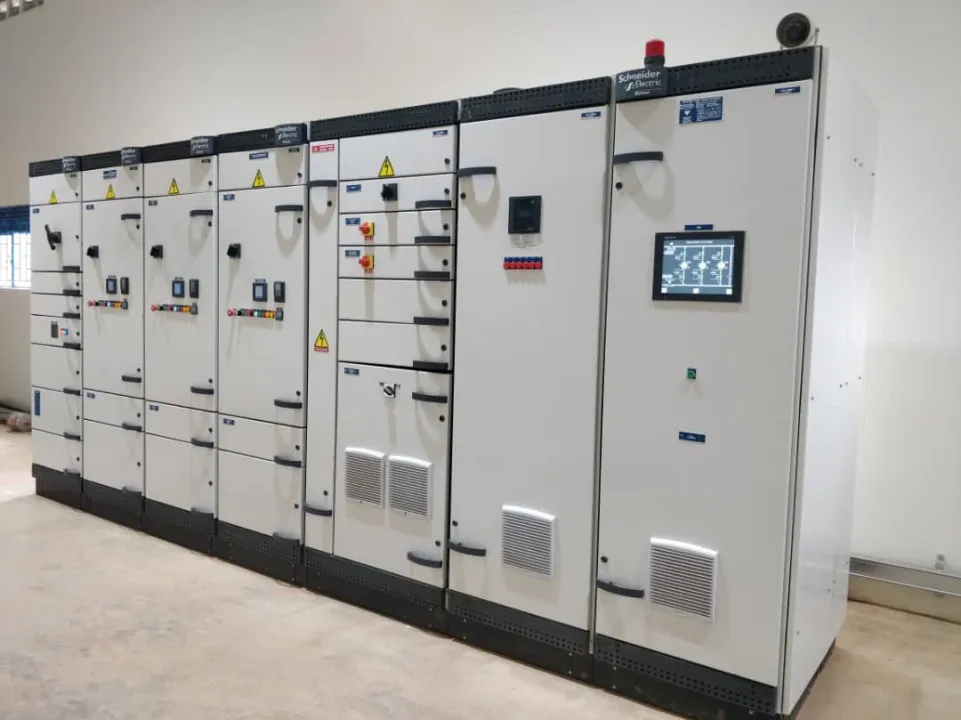

نقش PLC در تابلو برق بوستر پمپ

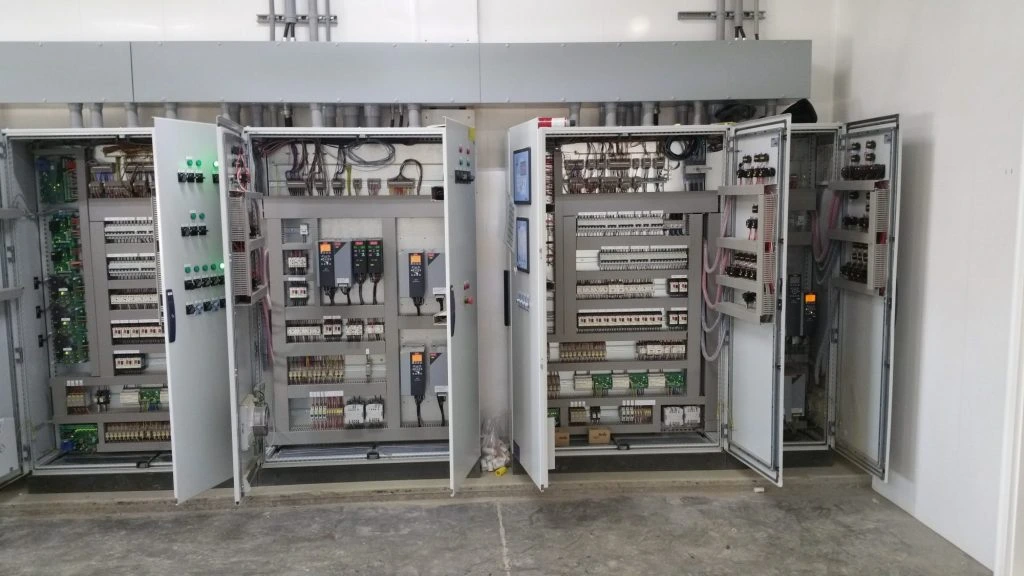

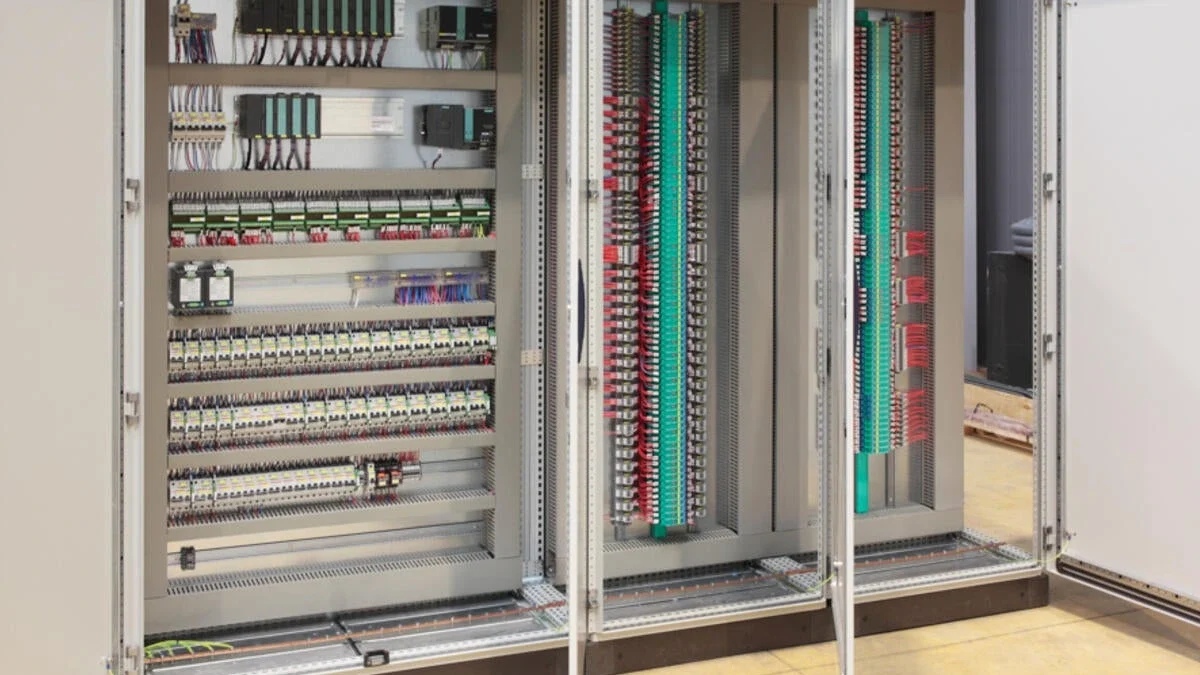

ساختار تابلو برق بوستر پمپ مجهز به PLC چیست؟
یک تابلو برق حرفهای برای بوستر پمپها شامل بخشهای زیر است:
تجهیزات قدرت (الکتریکی)و نقش PLC در تابلو برق بوستر پمپهای پیشرفته
- کنتاکتورها
- فیوزها و کلیدهای حفاظتی
- رلههای حرارتی
- منبع تغذیه
- VFD (درایو کنترل دور موتور)
- شینهها و ترمینالها
تجهیزات کنترلی
- PLC
- ماژولهای ورودی/خروجی (I/O)
- سنسورهای فشار
- نمایشگر HMI
- رلههای فرمان
- شبکه ارتباطی (Ethernet/RS485)
تجهیزات حفاظتی
- محافظ فاز
- رله نشت زمین
- رله کنترل سطح آب
- حفاظت اتصال کوتاه
مقایسه سیستم کنترل سنتی با سیستم کنترل مبتنی بر PLC
برای درک بهتر نقش PLC در تابلو برق بوستر پمپهای پیشرفته جدول زیر سیستم کنترل رلهای قدیمی را با سیستم کنترل PLC مقایسه میکند:
| سیستم رله کنتاکتوری (قدیمی) | سیستم مجهز به PLC (پیشرفته) | ویژگیها |
| پایین | بسیار بالا (PID) | دقت کنترل فشار |
| زیاد | کاهش تا ۳۰٪ | مصرف انرژی |
| محدود | قابل برنامه ریزی | انعطاف پذیری |
| ضعیف | بسیار قوی | قابلیت مدیریت چند پمپه |
| سخت | سریع و مرحله به مرحله | عیب یابی |
| کاهش یافته | افزایش قابلتوجه | عمر تجهیزات |
| ندارد | بله | قابلیت اتصال به سیستم هوشمند |
| معمولی | بسیار بالا | امنیت و حفاظت |
| ندارد | دارد | ثبت خطاها و گزارشها |
| کم | بسیار بالا | اقتصادی بودن در بلندمدت |
این جدول نشان میدهد که PLC تنها یک انتخاب نیست، بلکه ضرورت سیستمهای آبرسانی پیشرفته است.
سخن آخر
نقش PLC در تابلو برق بوستر پمپهای پیشرفته را در این نوشته بررسی کردیم. PLC در واقع عامل اصلی هوشمندی، پایداری، امنیت و کارایی در بوستر پمپهاست. این کنترلر با تحلیل دقیق دادهها، مدیریت چند پمپهای، حفاظت کامل و کاهش مصرف انرژی باعث میشود سیستم آبرسانی با بهترین راندمان کار کند. استفاده از PLC یک انتخاب صرف نیست، بلکه یک ضرورت مهندسی برای پروژههای بزرگ و کوچک است. شرکت الکترو تابلو پرتو صنعت با تجربه سالها فعالیت در صنعت برق و بهره گیری از تکنولوژی روز دنیا، میتواند بهترین گزینه برای طراحی، ساخت، نصب و پشتیبانی تابلوهای بوستر پمپ مجهز به PLC باشد.
