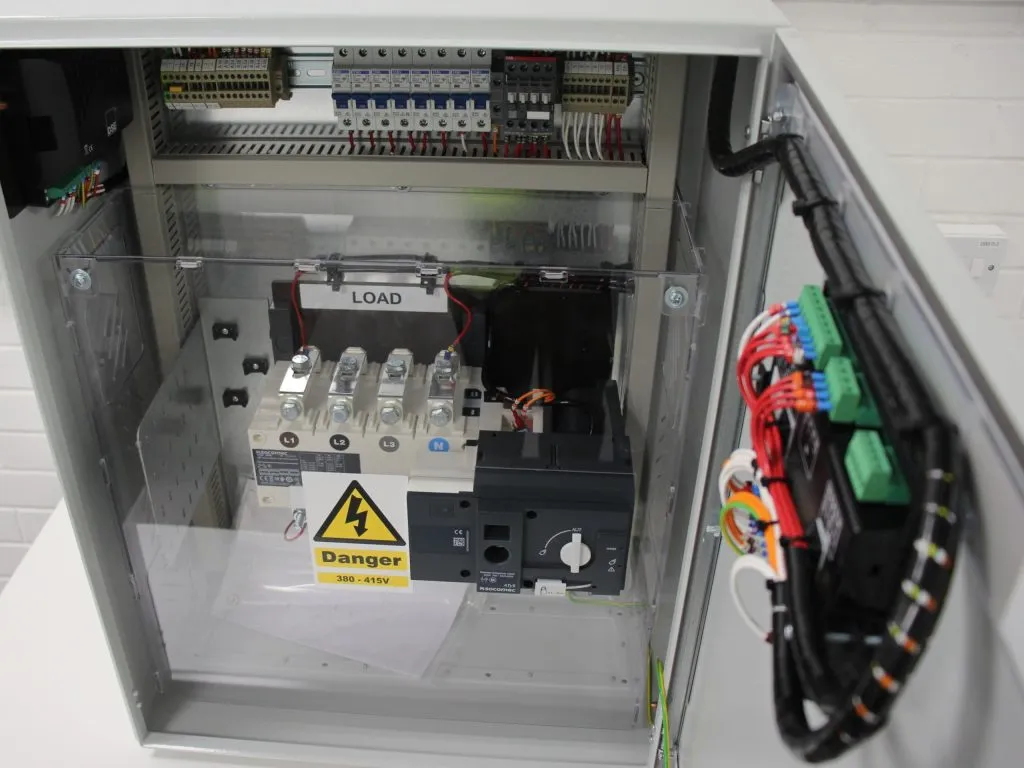

طراحی و ساخت تابلو ATS

در دنیای امروز، تأمین برق بدون وقفه برای مراکز حیاتی، صنایع تولیدی، مجتمع‌های مسکونی و تجاری، به یک ضرورت انکارناپذیر تبدیل شده است. قطع ناگهانی برق می‌تواند خسارات جدی مالی، جانی یا عملیاتی به دنبال داشته باشد. برای مدیریت هوشمند این وضعیت، استفاده از تابلو برق ATS یا تابلوی سوییچ انتقال خودکار بهترین راهکار است. شرکت الکترو تابلو پرتو صنعت به عنوان یکی از پیشگامان طراحی و ساخت تابلوهای برق صنعتی در تهران و سراسر کشور، خدمات حرفه‌ای و سفارشی‌ سازی‌ شده‌ ای در زمینه طراحی و ساخت تابلو ATS ارائه می‌دهد. در ادامه با ما همراه شوید تا اطلاعات دقیقی در این باره کسب کنید.

تابلو برق ATS چیست؟

تابلو برق ATS یا Automatic Transfer Switch، یک سیستم کنترل اتوماتیک است که با شناسایی قطع یا افت ولتاژ در برق اصلی، به صورت خودکار منبع برق را به ژنراتور یا منبع تغذیه جایگزین سوئیچ می‌کند و پس از بازگشت برق شهری، مجدداً تغذیه مصرف‌ کننده‌ها را به حالت اولیه برمی‌گرداند. وجود چنین سیستمی در مکان‌هایی که نیاز به برق پایدار دارند مانند بیمارستان‌ها، صنایع غذایی، دیتا سنترها، آزمایشگاه‌ها، فرودگاه‌ها و حتی آپارتمان‌های لوکس بسیار مهم است.

ضرورت استفاده از انواع تابلو برق صنعتی که طراحی و ساخت تابلو ATS را نیز شامل می شود، حائز اهمیت است. در برخی از محیط‌ها، حتی قطع برق برای چند ثانیه نیز می‌تواند خسارات جبران‌ناپذیری ایجاد کند. برای مثال در اتاق عمل بیمارستان، قطع برق ممکن است جان بیمار را به خطر بیندازد. در خطوط تولید مواد غذایی، خاموش شدن دستگاه‌ها باعث از بین رفتن مواد اولیه می‌شود. در سرورها، از بین رفتن اطلاعات یا اختلال در ارتباطات رخ می‌دهد. در چنین مواردی، استفاده از تابلو ATS به عنوان راه‌ حلی خودکار و سریع جهت انتقال بار بین دو منبع تغذیه، حیاتی است.

 ویژگی‌های مهم تابلو ATS

تابلو برق ATS به دلیل وظایف حساس خود باید ویژگی‌هایی خاص داشته باشد. از این رو طراحی و ساخت تابلو ATS باید توسط متخصصان و کارشناسان به صورت اصولی انجام شود. مهم ترین این ویژگی ها شامل موارد زیر می باشد:

• واکنش سریع به قطع یا افت ولتاژ: تشخیص خطاها در کسری از ثانیه.
• کنترل هوشمند ژنراتور: راه‌ اندازی و خاموش‌ سازی اتوماتیک موتور برق.
• نمایشگر وضعیت: مجهز به مانیتور جهت نمایش هشدارها و خطاها.
• برنام ه‌ریزی زمانی: قابلیت تنظیم روشن و خاموش شدن خودکار هفتگی.
• ارسال هشدار پیامکی یا صوتی: در صورت بروز مشکل یا عدم عملکرد صحیح.

برا ی اینکه بهترین نتیجه را دریافت کنید، بهتر است با کارشناسان شرکت الکترو تابلو پرتو صنعت در ارتباط باشید.

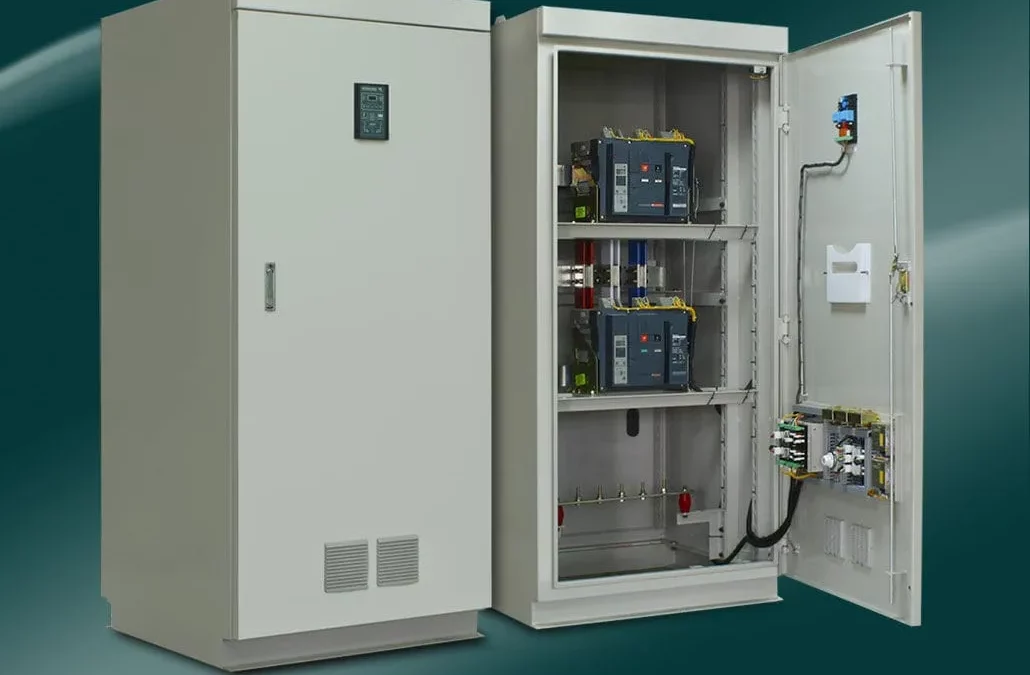

طراحی و ساخت تابلو ATS

اجزای اصلی تابلو برق ATS

در روند طراحی و ساخت تابلو ATS، لازم است که به تجهیزات و قطعات تابلو برق اهمیت داده شود و از بهترین اجزا در ساخت آن استفاده شود. به طور کلی مهم ترین این اجزا عبارتند از:

کلید اتوماتیک (Breaker یا MCCB)

این کلیدها وظیفه قطع جریان هنگام بروز اضافه بار، اتصال کوتاه یا افزایش غیرعادی ولتاژ را بر عهده دارند. از کلیدهای اتوماتیک برای حفاظت ژنراتور و تجهیزات متصل به تابلو استفاده می‌شود.

برد کنترلر اتوماتیک ژنراتور

این برد مرکز فرمان تابلو ATS است که با دریافت سیگنال‌های مختلف (ولتاژ، فرکانس، استارت، وضعیت باتری، فشار روغن و …) تصمیم‌گیری می‌کند. وظیفه راه‌ اندازی ژنراتور، نظارت بر وضعیت برق شهری و انتقال بار را دارد.

کنتاکتور در طراحی و ساخت تابلو ATS

در یک تابلو ATS معمولاً دو کنتاکتور اصلی وجود دارد، یکی برای اتصال مصرف‌ کننده‌ها به برق شهری و دیگری برای اتصال به ژنراتور. کنتاکتورها با استفاده از خاصیت مغناطیسی کار می‌کنند و تیغه‌های برق‌ رسان را بر اساس فرمان برد کنترل باز یا بسته می‌کنند.

رله‌ها

رله‌ها برای کنترل عبور سوخت ژنراتور، فعال‌ سازی استارت و مدیریت خاموش‌ سازی به‌ کار می‌روند. رله‌های کنترلی از جمله اجزای مهم برای عملکرد هماهنگ تابلو با ژنراتور هستند.

نمایشگر و هشداردهنده‌ها در طراحی و ساخت تابلو ATS

تابلو ATS باید دارای یک صفحه نمایش برای مشاهده اطلاعات ولتاژ، فرکانس، وضعیت منابع و اعلام هشدارها باشد. سیستم هشدار می‌تواند صوتی، نوری یا پیامکی باشد.

مراحل طراحی و ساخت تابلو ATS

شرکت الکترو تابلو پرتو صنعت طراحی و ساخت تابلو برق ATS را به صورت کاملاً سفارشی و بر اساس نیاز پروژه انجام می‌دهد. این فرآیند شامل مراحل دقیق زیر است:

مرحله اول، نیازسنجی پروژه

در ابتدا مهندسان شرکت با بررسی اطلاعات زیر، مشخصات فنی تابلو را طراحی می‌کنند:

• توان کل مصرفی بار
• نوع و ظرفیت ژنراتور
• ولتاژ و نوع سیستم (تک‌ فاز یا سه‌ فاز)
• نوع محیط نصب (داخلی یا فضای باز)
• مدت زمان تأخیر مجاز در انتقال بار
• نیاز به ماژول کنترل از راه دور یا سیستم پیامک

این مرحله در روند طراحی و ساخت تابلو ATS اهمیت زیادی دارد و کارشناسان با دقت به بررسی تمام گزینه ها می پردازند.

مرحله دوم، طراحی شماتیک الکتریکی و نقشه تابلو

بر اساس داده‌های جمع‌ آوری‌ شده، نقشه‌های الکتریکی، مسیرهای فرمان، قدرت، سیستم‌های حفاظتی و کنترلی توسط تیم فنی طراحی می‌شود. نرم‌ افزارهای مهندسی مانند Eplan یا AutoCAD Electrical در این مرحله استفاده می‌گردد.

مرحله سوم طراحی و ساخت تابلو ATS انتخاب و تهیه قطعات

قطعات از برندهای معتبر مانند Schneider Electric، LS، ABB و DSE (برای برد کنترلر) جهت طراحی و ساخت تابلو ATSانتخاب و خریداری می‌شوند. همچنین در صورت درخواست مشتری از قطعات ایرانی باکیفیت نیز استفاده می‌شود.

مرحله چهارم، ساخت بدنه و مونتاژ مکانیکی

بدنه تابلو در کارگاه مجهز الکترو تابلو پرتو صنعت، با رعایت اصول تهویه، ایمنی و دسترسی آسان به تجهیزات داخلی ساخته می‌شود.

مرحله پنجم، مونتاژ الکتریکی

تمامی اجزا مطابق نقشه در تابلو نصب شده و سیم‌کشی‌های داخلی انجام می‌شود. رعایت رنگ‌ بندی، شماره‌ گذاری سیم‌ها، استفاده از کانال‌های کابل‌ کشی و رعایت اصول EMC از ویژگی‌های ساخت استاندارد این شرکت است.

مرحله ششم، برنامه‌ ریزی و تست نهایی

برد کنترلر ATS برنامه‌ ریزی شده و تابلو تحت آزمایش‌های زیر قرار می‌گیرد:

• قطع و وصل برق شهری و مشاهده عملکرد صحیح ژنراتور
• بررسی زمان تأخیر در سوییچینگ
• تست سیستم هشدار و نمایشگر
• بررسی دمای کارکرد و صدای فن‌ها

در نهایت تابلو با گارانتی معتبر به مشتری تحویل داده می‌شود.

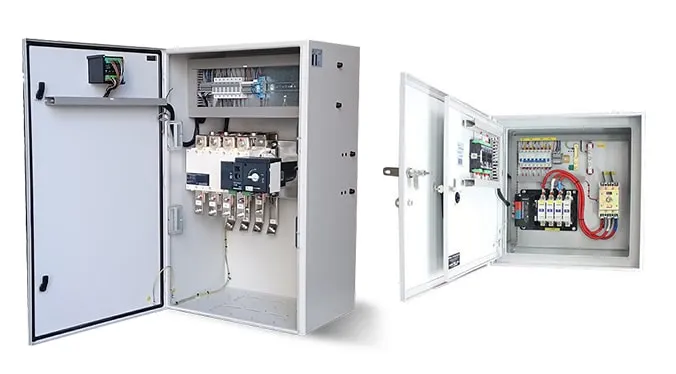

طراحی و ساخت تابلو ATS

نکات مهم در نصب و نگهداری تابلو برق ای تی اس

علاوه بر طراحی و ساخت تابلو ATS لازم است در جهت نصب و نگهداری انواع تابلو برق صنعتی نیز اقداماتی صورت گیرد. از این رو توجه داشته باشید که تابلو باید در محل خشک، خنک و دور از گرد و غبار نصب شود. کابل‌های فشار قوی و فشار ضعیف نباید به‌ صورت مشترک عبور داده شوند. استفاده از ابزار استاندارد و تجهیزات سالم الزامی است.  اتصال صحیح سیم ارت (زمین) جهت ایمنی بیشتر باید رعایت شود. در صورت نداشتن تجربه، نصب باید توسط تکنسین‌های برق صنعتی انجام گیرد.

حال نوبت به نگهداری و تعمیرات تابلو ATS می رسد. چرا که  مانند هر تجهیز برقی دیگر، تابلو ATS نیز نیاز به نگهداری دوره‌ای دارد و این موارد شامل بررسی صحت عملکرد برد کنترل، تست منظم کنتاکتورها و تایمرها، تمیزکاری داخلی و رفع گرد و غبار، چک‌ کردن اتصالات کابل‌ها و بررسی ولتاژ و آمپر مصرفی به‌ صورت دوره‌ای می باشد.  در صورت نیاز می‌توان قطعاتی مانند کنتاکتور یا برد را تعویض نمود.

سخن آخر

تابلو برق ATS یک راه‌ حل هوشمند و ایمن برای انتقال خودکار بار بین برق شهری و ژنراتور است. طراحی صحیح، استفاده از قطعات با کیفیت، نصب اصولی و پشتیبانی فنی مناسب، چهار ستون موفقیت یک تابلو ATS هستند. شرکت الکترو تابلو پرتو صنعت با تجربه گسترده در طراحی و ساخت انواع تابلو برق، به ویژه طراحی و ساخت تابلو ATS، توانسته است رضایت طیف وسیعی از مشتریان صنعتی، ساختمانی و تجاری را جلب کند. اگر به دنبال تضمین پایداری برق و محافظت از تجهیزات ارزشمند خود هستید، همین امروز با کارشناسان الکترو تابلو پرتو صنعت تماس بگیریذ.
