آیا تاکنون به این فکر کردهاید که طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای چگونه میتواند عملکرد شبکههای الکتریکی را متحول کند؟ آیا میدانید چرا بسیاری از صنایع برای جبران توان راکتیو و کاهش هزینههای انرژی به سراغ طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای میروند؟ و آیا تاکنون از خود پرسیدهاید که این تابلو چگونه بهصورت هوشمند بارهای مختلف را مدیریت کرده و ضریب توان سیستم را به مقدار مطلوب میرساند؟ پاسخ به این پرسشها ما را به یکی از مهمترین مباحث مهندسی برق میبرد. موضوعی که نقش حیاتی در بهبود کیفیت توان، کاهش تلفات و افزایش راندمان شبکه دارد. در این مقاله تلاش میکنیم فرآیند طراحی، ساخت، اجزا، نحوه عملکرد، مزایا و روشهای محاسبه ظرفیت تابلو بانک خازنی مجهز به رگولاتور چندمرحلهای را بهصورت کامل و کاربردی بررسی کنیم.
ضرورت استفاده از تابلو بانک خازنی در صنایع چیست؟
سیستمهای صنعتی به طور عمده شامل بارهای القایی هستند. مانند:
- موتورهای الکتریکی
- ترانسفورماتورها
- کمپرسورها
- پمپها
- خطوط تولید خودکار
این تجهیزات برای کارکرد مطلوب، علاوه بر توان اکتیو، میزان قابل توجهی توان راکتیو مصرف میکنند. افزایش توان راکتیو در شبکه، ضریب توان را کاهش داده و باعث بروز مشکلات زیر میشود:
- کاهش ظرفیت مفید تجهیزات
- افزایش جریان در شبکه و در نتیجه افزایش تلفات حرارتی
- کاهش ولتاژ خروجی در نقاط مختلف شبکه
- افزایش هزینه قبض برق و جریمه ضریب توان پایین
- کاهش عمر کابلها، کلیدها و ترانسفورماتورها
تابلو بانک خازنی با جبران توان راکتیو و بهبود ضریب توان، این مشکلات را از بین میبرد و عملکرد شبکه را بهینه میکند.
تابلو بانک خازنی چیست؟

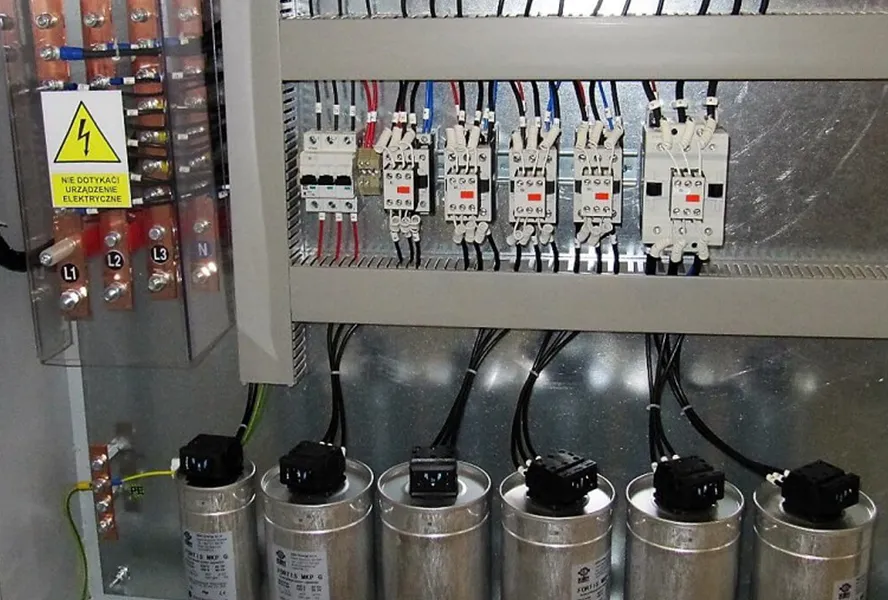

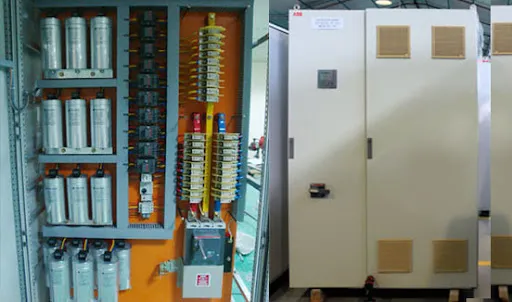

تابلو بانک خازنی مجموعهای از تجهیزات الکتریکی است که بهمنظور اصلاح ضریب توان و تزریق توان راکتیو به شبکه طراحی شده است. این تابلو بر اساس اهمیت طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلها معمولاً شامل اجزای زیر است:
- خازنهای سهفاز صنعتی
- رگولاتور توان راکتیو (چندمرحلهای یا دیجیتال)
- کنتاکتورهای خازنی یا تریستوری
- فیوز و کلید اصلی
- فیلترهای هارمونیک
- تابلو فلزی مانند انواع تابلو برق صنعتی با استاندارد حفاظت مناسب
این سیستم با اندازه گیری ضریب توان، بهصورت خودکار خازنها را در مراحل مختلف وارد مدار کرده و توان راکتیو مورد نیاز را تأمین میکند.

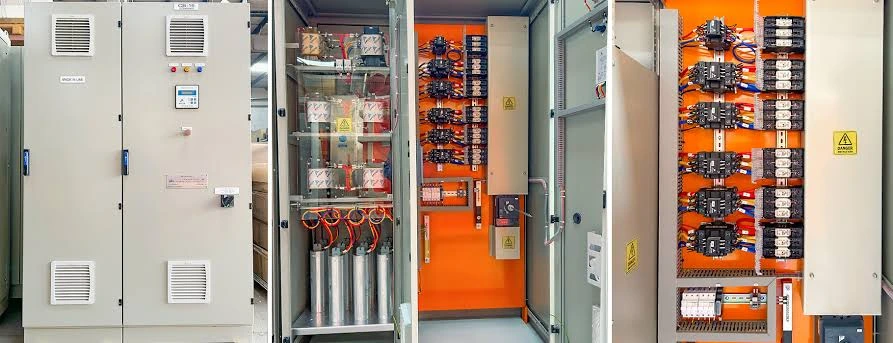

طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای
عملکرد رگولاتور چندمرحلهای در بانک خازنی به چه صورت است؟
رگولاتور چندمرحلهای مغز متفکر تابلو بانک خازنی و تابلو برق کارگاهی است. این تجهیز هوشمند وظایف زیر را انجام میدهد:
- اندازهگیری مداوم ضریب توان: رگولاتور از طریق CT جریان شبکه را اندازهگیری کرده و ضریب توان را بهصورت لحظهای محاسبه میکند.
- تشخیص نیاز به جبران توان راکتیو در طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای: در صورتی که ضریب توان از مقدار تعیینشده (مثلاً ۰٫۹۵) کمتر شود، رگولاتور نیاز به فعالسازی پلههای خازنی را تشخیص میدهد.
- اتصال خازنها به صورت مرحلهای: خازنها در ظرفیتهای مختلف طراحی میشوند و رگولاتور با توجه به شرایط شبکه، پلهها را یکبهیک و بدون ایجاد شوک الکتریکی وارد مدار میکند.
- خروج خازنهای مازاد: هنگامی که بار کاهش یابد یا ضریب توان بیش از حد تصحیح شود، پلههای اضافه از مدار خارج میشوند.
- حفاظت از خازنها و شبکه: رگولاتورهای جدید مجهز به امکانات حفاظت در برابر اضافه ولتاژ، حفاظت در برابر هارمونیکهای شدید، نمایش ضریب توان، ولتاژ، جریان و Kvar و کنترل دما و تشخیص خرابی پلهها هستند. این ویژگیها عملکرد پایدار و طولانیمدت سیستم را تضمین میکنند.
اجزای اصلی تابلو بانک خازنی چیست؟
تابلو بانک خازنی مانند تابلو برق ستاره مثلث از مجموعهای از اجزای الکتریکی تشکیل شده است که هرکدام نقش مهمی در عملکرد صحیح و ایمن سیستم ایفا میکنند. خازنها اولین و مهمترین جزء این تابلو هستند که وظیفه اصلی یعنی تولید توان راکتیو و بهبود ضریب توان را بر عهده دارند. این خازنها معمولاً سهفاز، مقاوم در برابر حرارت و دارای توان تحمل اضافهبار حداقل ۳۵ درصدی هستند. رگولاتور یا کنترلکننده توان راکتیو دومین جزء کلیدی است که با اندازهگیری ضریب توان، وظیفه کنترل و مدیریت پلههای خازنی را به صورت مرحلهای انجام میدهد. این دستگاه در انواع ۶ تا ۱۸ مرحله تولید میشود و امکان تنظیم دقیق عملکرد بانک خازنی را فراهم میکند.
کنتاکتورهای خازنی در طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای نیز از دیگر اجزای ضروری هستند. این کنتاکتورها با داشتن مقاومت پیششارژ، از وقوع جریان هجومی و آسیب به خازنها جلوگیری میکنند. علاوه بر این، کلیدها و فیوزهای حفاظتی وظیفه محافظت در برابر جریانهای اضافی و اتصال کوتاه را بر عهده دارند و باید با ظرفیت ۳۰ درصد اضافه جریان انتخاب شوند. در محیطهایی با بارهای غیرخطی، وجود فیلتر هارمونیک اهمیت ویژهای دارد تا از ایجاد اعوجاج و آسیب به خازنها جلوگیری شود.
در مجموع، هماهنگی صحیح بین این اجزا عملکرد پایدار، طولانیمدت و ایمن تابلو بانک خازنی را تضمین میکند.
فرآیند طراحی و ساخت تابلو بانک خازنی چگونه است؟
فرآیند طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای یک عملیات مهندسی دقیق و مرحلهبهمرحله است که از تحلیل نیاز شبکه آغاز شده و تا تست و راهاندازی نهایی ادامه مییابد. نخستین گام، جمعآوری اطلاعات واقعی از بار است؛ در این مرحله جریانهای مصرفی، پروفایل بار، ضریب توان فعلی و نوسانات مصرف با استفاده از تجهیزات اندازهگیری ثبت میشود. این اطلاعات پایه اصلی تمام محاسبات بعدی است و هرگونه خطا در این مرحله میتواند عملکرد نهایی سیستم را تحتتأثیر قرار دهد.
در گام دوم، بر اساس دادههای اندازهگیریشده، ظرفیت کل بانک خازنی موردنیاز تعیین میشود. این ظرفیت با استفاده از روشهای استاندارد یا نرمافزارهای تخصصی محاسبه شده و سپس به پلههای خازنی کوچکتر تقسیم میشود. تقسیمبندی مناسب پلهها اهمیت زیادی دارد؛ زیرا امکان کنترل دقیق ضریب توان و واکنش سریع سیستم را فراهم میکند.
در مرحله سوم، نوبت به انتخاب تجهیزات مناسب میرسد. خازنها، کنتاکتورها، فیوزها، رگولاتور و فیلترهای هارمونیک باید بر اساس استانداردهای بینالمللی و با لحاظ اضافهبارهای دائمی انتخاب شوند. پس از آن، طراحی مکانیکی تابلو انجام میشود؛ شامل جانمایی تجهیزات، تعیین ابعاد و ایجاد تهویه کافی برای جلوگیری از افزایش حرارت.

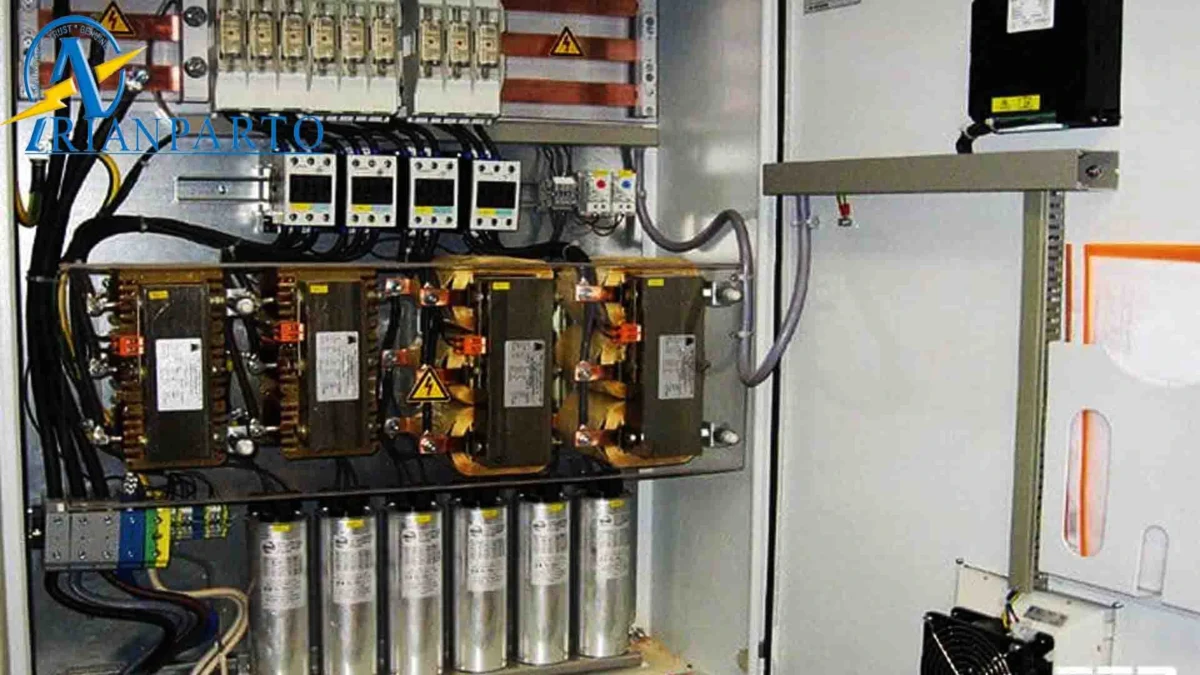

طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای
پس از تکمیل مونتاژ و سیمکشی داخلی، تابلو وارد مرحله تست و کنترل کیفیت میشود. در این مرحله عملکرد پلهها، دقت رگولاتور، جریان پلهها، تست عایقی و بررسی هارمونیکها انجام میگیرد. در نهایت تابلو در محل نصب شده و توسط متخصصان راهاندازی میشود تا ضریب توان شبکه به مقدار مطلوب برسد.
سخن آخر
طراحی و ساخت تابلو بانک خازنی با رگولاتور چندمرحلهای یکی از مهمترین اقدامات در بهینهسازی سیستمهای الکتریکی صنعتی است. این تابلو با جبران توان راکتیو، بهبود ضریب توان و کاهش تلفات انرژی، موجب افزایش راندمان تجهیزات و کاهش هزینههای بهرهبرداری میشود. انتخاب صحیح خازنها، طراحی اصولی پلهها، استفاده از تجهیزات استاندارد و اجرای دقیق فرآیند ساخت، نقش اساسی در عملکرد مطلوب این تابلوها دارد. در صنایع امروز که مصرف انرژی روزبهروز افزایش مییابد، استفاده از بانک خازنی نه تنها یک انتخاب، بلکه یک ضرورت اقتصادی و فنی محسوب میشود. با بهرهگیری از رگولاتورهای چندمرحلهای پیشرفته، امکان مدیریت هوشمند توان راکتیو فراهم شده و پایداری و کارایی شبکه الکتریکی بهطور قابل توجهی افزایش مییابد.
