آموزش مونتاژ تابلو برق صنعتی

مونتاژ تابلو برق صنعتی در چندین مرحله شامل بررسی نقشه، آماده سازی، نصب قطعات، اتصال ارت و تست نهایی انجام می شود.

پروسه نصب تجهیزات حفاظتی، سیم کشی مدارات فرمان و قدرت و ایجاد اتصالات درست بین اجزای گوناگون تابلو برق به مونتاژ تابلو برق شناخته می شود. با توجه به اهمیت انجام این کار باید مونتاژ توسط افراد متخصص و حرفه ای انجام شود.

تابلو برق صنعتی سه فاز در صورت مونتاژ اصولی و حرفه ای، بهترین عملکرد را ارائه می دهد. بنابراین صفر تا صد طراحی، ساخت، مونتاژ و نصب نیاز به تخصص و مهارت بالا دارد.

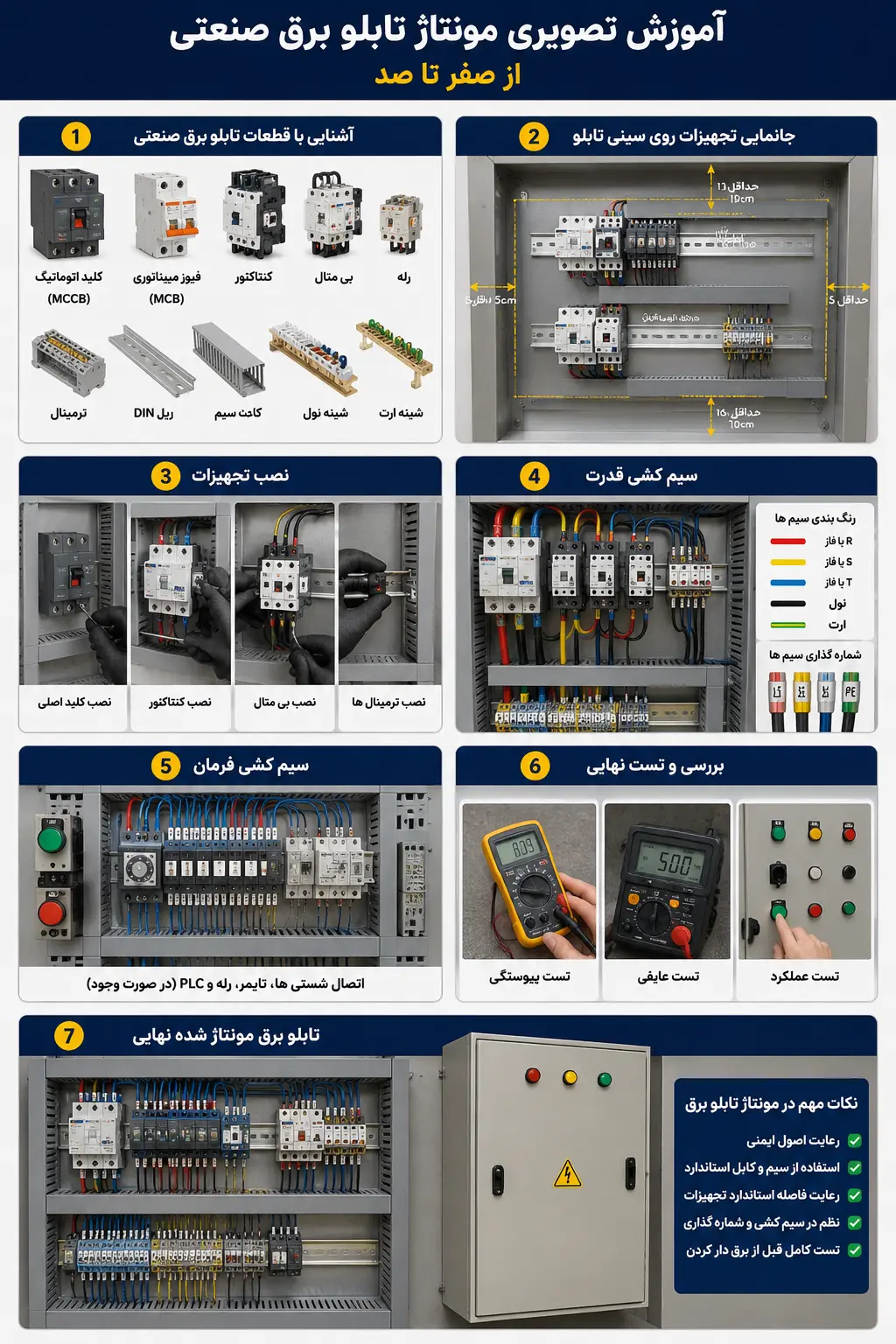

مراحل مونتاژ تابلو برق صنعتی چیست؟

این کار در چندین مرحله انجام می شود که هر یک نیاز به دقت بالا دارد. یک متخصص ماهر کاملاً بر مراحل کار تسلط دارد و این کار را با سرعت و دقت بالا انجام می دهد. مراحل کار را بررسی می کنیم:

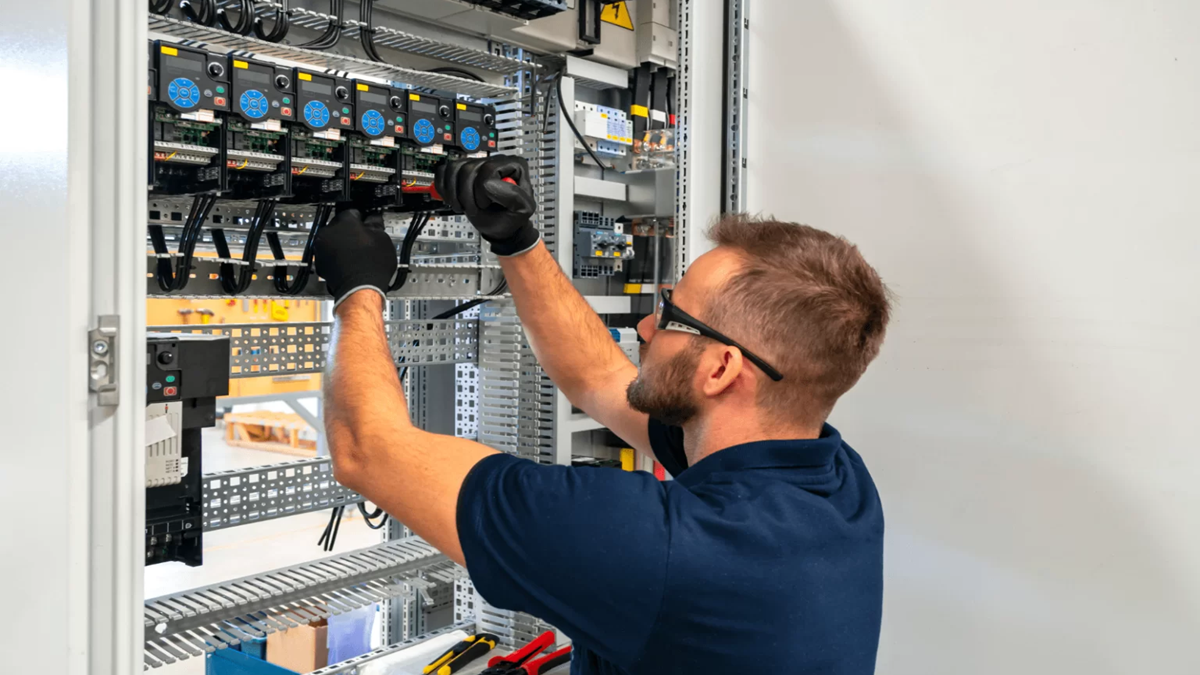

آموزش مونتاژ تابلو برق صنعتی

1- چک کردن نقشه و طراحی تابلو

کار مونتاژ باید بر اساس نقشه طراحی شده، انجام شود. نقشه های الکتریکی بررسی می شوند و قطعات بر اساس نقشه نصب می شود. نوع قطعات، ظرفیت جریان، چگونگی اتصال قطعات و … باید تعیین شود. طراحی دقیق سبب می شود که نصب به صورت حرفه ای انجام شود و پس از نصب شاهد مشکلات ناشی از طراحی نادرست نباشیم.

2- آماده سازی بدنه تابلو

مونتاژ تابلو برق صنعتی نیاز به آماده سازی بدنه تابلو دارد. بدنه باید با ورق فولادی ساخته شود و رنگ الکترواستاتیک برای پوشش آن به کار رود. سوراخ کاری محل نصب، نصب صفحه مونتاژ، چک کردن ابعاد تابلو، نصب ریل و داکت های سیم کشی از اقداماتی است که باید در ارتباط با آماده سازی تابلو انجام شود. یک نکته حائز اهمیت این است که اگر تابلو برق صنعتی دارای بدنه مقاوم باشد، احتمال خرابی آن کمتر است.

3- نصب قطعات و تجهیزات داخل تابلو برق

پس از آماده سازی بدنه، نوبت به نصب قطعات می رسد. کلیدهای حفاظتی، کنتاکتور، رله ها، ترمینال ها و سایر قطعات باید به نوبت نصب شود. بی دقتی در نصب قطعات، اصلاً نتیجه مطلوب را به همراه ندارد. قطعات و تجهیزات داخل تابلو برق باید به گونه ای نصب شوند که کارکرد موردنظر را ارائه دهند و تداخلی در عملکرد یکدیگر نداشته باشند.

این مرحله در مونتاژ تمامی تابلو برق ها از جمله تابلو برق توزیع وجود دارد و باید به صورت دقیق انجام شود و از قطعات و اجزای باکیفیت برای نصب در تابلو برق استفاده شود.

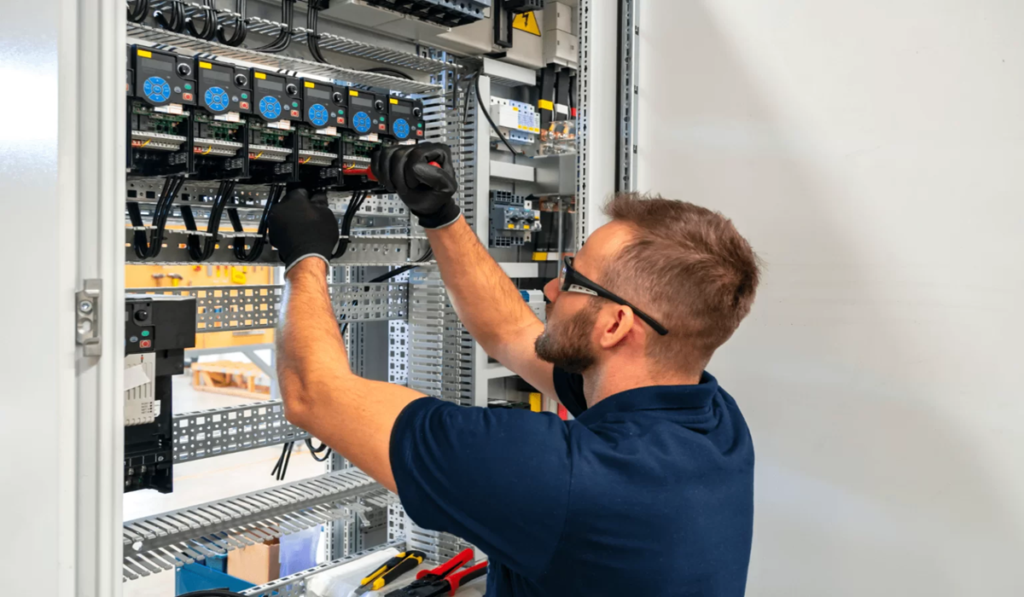

4- سیم کشی تابلو برق در ادامه مونتاژ تابلو برق صنعتی

سیم کشی، مهمترین قسمت کار است که قطعاً تخصص لازم را می طلبد. سیم هایی که بدین منظور به کار می روند باید از کیفیت بالا برخوردار باشند. شماره گذاری درست سیم ها، اتصال درست، تعیین مسیر سیم ها و سایر اقدامات تخصصی در سیم کشی باید به گونه ای انجام شود که هیچ خطایی رخ ندهد. زمانی که سیم کشی به درستی انجام شود، زمانی که نیاز به تعمیرات سیم ها است روند کار بسیار ساده است.

5- اجرای درست اتصال ارت

ارت، اقدام ضروری در مراحل مونتاژ و نصب است. ارت، جریان های نشتی را به زمین انتقال می دهد و سبب کاهش خطر برق گرفتگی می شود. همچنین با وجود اتصال ارت، احتمال آسیب دیدگی تابلو برق به کمترین میزان می رسد.

6- تست و کنترل های نهایی

در آخرین مرحله از مونتاژ باید تست ها و بررسی های لازم انجام شود. متخصصان اطمینان حاصل می کنند که پروسه نصب به درستی انجام شده است. کیفیت تابلو برق باید به دقت مورد بررسی قرار بگیرد. با تست و بررسی نهایی، خطاهای احتمالی مشخص می شود تا قبل از نصب تابلو برق به رفع ایرادات مختلف بپردازند. تست عایقی، تست پیوستگی سیم ها، تست عملکرد تجهیزات، تست ارت و تست دقیق مدارات از جمله تست هایی هستند که در این مرحله انجام می شوند.

نکات مونتاژ تابلو برق صنعتی چیست؟

با توجه به نکات زیر قطعاً سروهم بندی و آماده سازی تابلو برق به خوبی انجام می شود:

• قبل از شروع به کار باید ابعاد تابلو برق بر اساس نقشه و تعداد قطعات و اجزایی که قراراست در تابلو برق نصب شوند، مشخص شود.
• اگر قرار است چندین تابلو برق در کنار یکدیگر نصب شوند، باید توجه کنید که فاصله مناسب میان تابلو برق ها درنظر گرفته شود.
• مونتاژ باید به گونه ای انجام شود که امکان باز شدن درب محفظه تا زاویه 90 درجه وجود داشته باشد تا کاربر بتواند به اجزاء و سیم های داخل تابلو برق دسترسی داشته باشد.
• در زمان ساخت بدنه تابلو برق باید توجه کرد که محفظه آن دارای عمق کامل باشد و قطعات و اجزای لازم به خوبی داخل تابلو برق نصب شوند و درب تابلو برق به خوبی بسته شود.
• مونتاژ باید بر اساس نقشه انجام شود. بی توجهی به نقشه، قطعاً منجر به نصب و جایگذاری نامناسب می شود.
• فاصله میان قطعات در زمان مونتاژ تابلو برق صنعتی باید مورد توجه قرار بگیرد. اگر فاصله مناسب میان قطعات وجود نداشته باشد، احتمال آسیب دیدن آنها یا عملکرد نادرست آنها وجود دارد.
• حتماً باید جریان طبیعی هوا داخل تابلو برق در جریان باشد. نصب فن یا تهویه داخل تابلو برق نباید فراموش شود.

نحوه عبور سیم های قدرت و فرمان در تابلو برق باید به چه صورت باشد؟

سیم های قدرت و فرمان باید در یک فاصله 10 تا 15 ساتی متری و در زاویه 90 درجه نسبت به یکیگر عبور کنند. جدا بودن این سیم ها از یکدیگر از اهمیت زیادی برخوردار است.

اگر در مونتاژ تابلو برق صنعتی به جداسازی سیم قدرت و فرمان توجه نشود ممکن است نویز بوجود بیاید و یا اینکه در سیگنال های کنترلی، یک اختلال ایجاد شود. برای نصب سیم ها حتماً باید از داکت های پلاستیکی شیاردار استفاده شود. در ارتباط با نحوه عبور سیم ها باید توجه شود که مسیرهای عمودی برای بالا و پایین بردن سیم ها و مسیرهای افقی برای نصب تجهیزات هم سطح می باشند.

سخن پایانی

مونتاژ تابلو برق، بدون شک در عملکرد و سطح ایمنی و کیفیت آن اثرگذار است. تمامی قطعات و اجزای تابلو برق شامل تجهیزات حفاظتی، تجهیزات فرمان، اتصالات و تجهیزات هشداردهنده باید به دقت نصب شوند. با توجه به مونتاژ و نصب اصولی تابلو برق می توان بهترین کارایی را از تابلو برق انتظار داشت.
