اینورتر چیست و کاربرد اینورتر در تابلو برق

در دنیای امروز که وابستگی به تجهیزات الکتریکی و سیستم‌های هوشمند روز به روز بیشتر می‌شود، نیاز به تبدیل انرژی الکتریکی و مدیریت دقیق آن نیز افزایش یافته است. یکی از ابزارهای کلیدی در این زمینه، اینورتر (Inverter) است که در صنایع، نیروگاه‌ ها، سیستم‌های خورشیدی، ساختمان‌های هوشمند و حتی کاربردهای خانگی نقش بسیار مهمی ایفا می‌کند. در این مقاله به بررسی کامل مفهوم اینورتر، انواع آن و کاربردهای آن به‌ ویژه در تابلو برق اینورتر خواهیم پرداخت. در ادامه این نوشته از الکترو تابلو پرتو صنعت با ما همراه شوید تا بدانیم که اینورتر چیست و  کاربرد اینورتر در تابلو برق چه می باشد؟

اینورتر چیست؟

اینورتر یک دستگاه الکترونیکی قدرت است که وظیفه اصلی آن تبدیل جریان مستقیم (DC) به جریان متناوب (AC) می‌باشد. برق DC معمولاً از باتری‌ها، پنل‌های خورشیدی یا منابع تغذیه ثابت تأمین می‌شود، در حالی که اکثر تجهیزات الکتریکی برای کارکرد به برق AC نیاز دارند. بنابراین، اینورتر نقش واسطه‌ای را ایفا می‌کند تا برق مناسب برای عملکرد تجهیزات را تأمین کند. با این توضیحات لازم است بدانیم که تفاوت جریان AC و DC چیست؟

پس پیش از پرداختن به اینکه اینورتر چیست و  کاربرد اینورتر در تابلو برق ، لازم است تفاوت میان دو نوع جریان برق را بشناسیم. جریان DC یا مستقیم، جریانی است که جهت آن همواره ثابت بوده و الکترون‌ها در یک مسیر واحد حرکت می‌کنند. مثال: باتری‌ها و منابع خورشیدی. جریان AC یا متناوب، جریانی است که جهت آن به‌ طور مداوم تغییر می‌کند. این نوع جریان در شبکه برق شهری استفاده می‌شود، زیرا حمل آن در مسافت‌های طولانی مقرون به‌ صرفه‌ تر و با تلفات کمتر است.

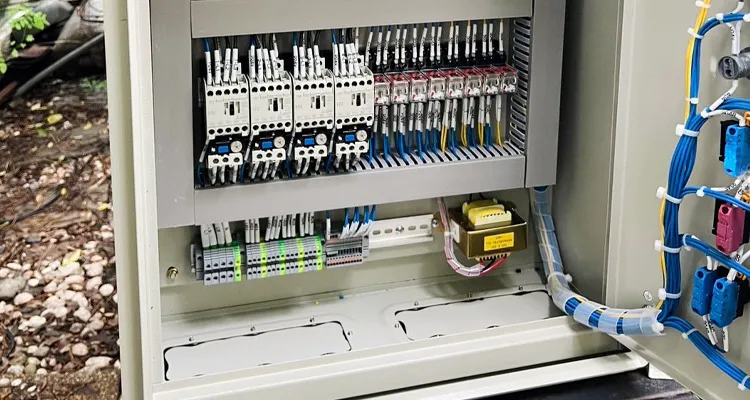

کاربرد اینورتر در تابلو برق

نحوه عملکرد اینورتر چگونه است؟

اینورتر با استفاده از قطعاتی مانند ترانزیستورها، ماسفت‌ها و IGBTها جریان DC را به پالس‌هایی قطع و وصل می‌کند تا یک موج AC تولید شود. این موج می‌تواند به صورت مربعی، شبه‌ سینوسی یا سینوسی خالص (Pure Sine Wave) باشد. موج سینوسی خالص بیشترین سازگاری را با تجهیزات حساس دارد. در بسیاری از اینورترها، از مدولاسیون عرض پالس (PWM) برای بهینه‌ سازی کیفیت موج خروجی و کاهش نویز استفاده می‌شود. همچنین، بسیاری از مدل‌ها دارای ترانسفورماتور داخلی برای افزایش یا کاهش ولتاژ خروجی هستند. اطلاع از این موارد به ما کمک می کند تا بدانیم اینورتر چیست و  کاربرد اینورتر در تابلو برق چه می باشد.

انواع اینورتر

بر اساس شکل موج خروجی انواع اینورتر شامل اینورتر موج مربعی: ساده و ارزان ولی با کاربرد محدود، اینورتر موج سینوسی اصلاح‌ شده: مناسب برای تجهیزات کم‌ مصرف و اینورتر موج سینوسی خالص: بهترین نوع با کیفیت بالای خروجی برای دستگاه‌های حساس می باشد. اما بر اساس ساختار و کاربرد باید اشاره کنیم که اینورتر تک‌ فاز: مورد استفاده در کاربردهای خانگی و اداری با توان پایین، اینورتر سه‌ فاز: مخصوص مصارف صنعتی و موتورهای الکتریکی.، اینورتر VFD: برای کنترل سرعت موتورهای AC و صرفه‌ جویی در انرژی و اینورتر چندسطحی: دارای چند سطح ولتاژ برای بهبود کیفیت خروجی موجود هستند. با این توضبح و اطلاع از انواع آن بهتر می فهمیم که اینورتر چیست و  کاربرد اینورتر در تابلو برق چه می باشد؟

سایر خدمات : نصب و راه اندازی تابلو بانک خازنی

تابلو برق اینورتر چیست؟

تابلو برق اینورتر یک مجموعه کنترلی و حفاظتی شامل اجزای مختلف مانند اینورتر، کلیدها، فیوزها، کنتاکتورها، رله‌ها و نمایشگرها است که برای تبدیل برق DC به AC و کنترل تجهیزات الکتریکی مورد استفاده قرار می‌گیرد. این تابلوها معمولاً به دو دسته تقسیم می‌شوند:

• تابلو تغذیه اینورتر: وظیفه تأمین برق متناوب برای تجهیزات را دارد.
• تابلو کنترل اینورتر: مدیریت ولتاژ، فرکانس، روشن/خاموش کردن دستگاه‌ها و ایمنی سیستم را برعهده دارد.

این مدل از تابلو برق ها مزایای بسیار زیادی دارند، مانند کاربرد تابلو برق صنعتی در کارخانجات.

اینورتر چیست و  کاربرد اینورتر در تابلو برق

تابلو برق‌هایی که در خطوط صنعتی یا ساختمان‌ها استفاده می‌شوند، غالباً وظیفه توزیع، حفاظت و کنترل تجهیزات برقی را دارند. اینورتر به عنوان یکی از اجزای مهم در این تابلوها، کاربردهای زیر را دارد:

کنترل سرعت موتور

با استفاده از اینورتر می‌توان دور موتورهای AC را به‌ صورت نرم و با دقت بالا تنظیم کرد. این قابلیت برای دستگاه‌هایی مانند نوار نقاله، فن صنعتی، پمپ، کمپرسور و آسانسور حیاتی است.

کاهش مصرف برق

اینورتر با کاهش جریان راه‌ اندازی و تنظیم سرعت متناسب با نیاز بار، باعث کاهش مصرف انرژی و در نتیجه کاهش هزینه‌های برق می‌شود. اما این مورد تنها پاسخ سوال ما یعنی اینورتر چیست و  کاربرد اینورتر در تابلو برق نیست. شاید بتوان یکی از اصلی ترین ها را بهبود عمر تجهیزات دانست که در بخش بعدی اشاره می کنیم.

افزایش عمر مفید تجهیزات

راه‌ اندازی نرم موتور توسط اینورتر، از ایجاد تنش مکانیکی و الکتریکی جلوگیری کرده و عمر تجهیزات را به طور قابل توجهی افزایش می‌دهد.

پشتیبانی اضطراری

در مواقع قطع برق، اینورتر می‌تواند از طریق باتری یا منابع خورشیدی، برق موقت AC برای ادامه فعالیت سیستم‌ها فراهم کند. در عین حال دقت داشته باشید که در نیروگاه‌های خورشیدی، اینورتر نقش کلیدی در تبدیل برق تولیدی پنل‌ها (DC) به برق قابل استفاده شهری (AC) را ایفا می‌کند. اینورتر خورشیدی علاوه بر تبدیل، قابلیت‌هایی مانند کنترل توان، حفاظت ولتاژ، هم‌ زمان‌ سازی با شبکه سراسری و نظارت بر راندمان را نیز دارد.

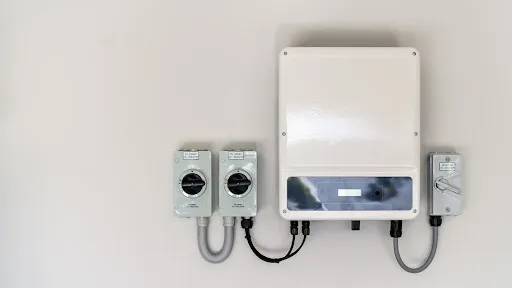

کاربرد اینورتر در تابلو برق

مزایای اینورتر چیست؟

هدف ما در این نوشته این است که بدانیم اینورتر چیست و  کاربرد اینورتر در تابلو برق چه کمکی به صنایع می کند؟ با توجه به اینکه تاثیر طراحی، مونتاژ، ساخت، نصب و راه اندازی تابلو برق صنعتی و استفاده از اینورتر بر کسب و کارها تاثیر زیادی دارد، در این بخش می خواهیم به مزیت هایی که این سیستم دارد بپردازیم. اصلی ترین این مزایا عبارتند از:

• کاهش مصرف برق (تا ۵۰٪) به‌ ویژه در موتورهای القایی.
• افزایش عمر تجهیزات با کاهش شوک‌های الکتریکی هنگام روشن شدن.
• کنترل دقیق سرعت و شتاب موتور متناسب با نیاز اپراتور.
• کاهش هزینه‌های نگهداری و تعمیرات به دلیل کاهش فشار مکانیکی و الکتریکی.
• کاهش آلودگی صوتی در موتورهایی که نیاز به عملکرد نرم دارند.
• قابلیت اتصال به سیستم‌های اتوماسیون صنعتی و

البته اینورتر می تواند معایبی نیز داشته باشد که از جمله آنها می توانیم به تولید نویز الکترومغناطیسی در مدل‌های بی‌ کیفیت و امکان خرابی در صورت استفاده از برندهای نامعتبر اشاره کنیم. از این رو در دنیای پیچیده‌ برق صنعتی، که انتخاب یک شرکت متخصص برای طراحی و ساخت تابلو برق‌های دارای اینورتر از اهمیت بالایی برخوردار است، شرکت الکترو تابلو پرتو صنعت می تواند راهنمای مناسبی برای شما باشد.

سایر خدمات : نصب و راه اندازی تابلو برق چنج اور تهران

سخن آخر

در این نوشته ما به این سوال پاسخ دادیم که اینورتر چیست و  کاربرد اینورتر در تابلو برق چگونه مزایایی دارد؟ استفاده از اینورتر در تابلو برق، نه‌ تنها یک راهکار فنی بلکه یک استراتژی هوشمندانه برای مدیریت انرژی، افزایش بهره‌ وری و کاهش هزینه‌های صنعتی است. انتخاب اینورتر مناسب و طراحی صحیح تابلو برق، نقش اساسی در عملکرد مؤثر سیستم‌های الکتریکی دارد. در این مسیر، همراهی با یک شرکت متخصص مانند الکترو تابلو پرتو صنعت می‌تواند تضمین‌ کننده کیفیت، ایمنی و صرفه‌ جویی واقعی در مصرف انرژی باشد.
