تابلو برق ضد انفجار چیست؟

در دنیای امروز، ایمنی در محیط‌های صنعتی پرخطر مانند پالایشگاه‌ها، معادن، کارخانجات پتروشیمی و مناطق دارای گازها یا بخارات قابل اشتعال، اهمیت ویژه‌ای پیدا کرده است. کوچک‌ ترین جرقه در این فضاها می‌تواند منجر به انفجارهای فاجعه‌ بار شود. به همین دلیل، تجهیزاتی که در این محیط‌ها نصب می‌شوند باید ویژگی‌های خاصی برای جلوگیری از بروز چنین خطراتی داشته باشند. یکی از مهم‌ترین این تجهیزات، تابلو برق ضد انفجار یا Explosion Proof Electrical Panel است. در این مقاله، به طور کامل با مفهوم تابلو برق ضد انفجار، کاربردها، مزایا، استانداردهای لازم و خدمات حرفه‌ای شرکت الکترو تابلو پرتو صنعت در این حوزه آشنا خواهید شد.

تابلو برق ضد انفجار چیست؟

تابلو برق ضد انفجار، جعبه یا محفظه‌ای است که تجهیزات برقی مانند کلیدها، قطع‌ کننده‌ها، کنتاکتورها، فیوزها و سایر اجزای کنترل و توزیع برق را در خود جای داده و به‌ گونه‌ای طراحی شده که در صورت وقوع جرقه یا قوس الکتریکی درون آن، این انرژی به خارج از تابلو منتقل نشود و منجر به اشتعال گازها یا بخارات قابل اشتعال محیط نگردد. این تابلوها معمولاً از مواد بسیار مقاوم مانند آلومینیوم ضد زنگ، فولاد ضد زنگ یا آلیاژهای مخصوص ساخته می‌شوند و درزهای آن‌ها به‌ گونه‌ای طراحی می‌شود که حتی در فشار بالا نیز هیچ نشتی به بیرون نداشته باشند. تابلوهای برق ضد انفجار بر اساس شرایط محیطی و استانداردهای بین‌المللی، دارای ویژگی‌های زیر هستند:

• مقاومت بالا در برابر فشار و دمای بالا
• طراحی بدون درز و کاملاً ایزوله
• جنس بدنه از آلیاژهای ضد زنگ مانند فولاد گالوانیزه یا آلومینیوم
• دارای درجه حفاظت IP بالا (مانند IP66 یا IP67)
• دارای گواهینامه‌های بین‌ المللی مانند ATEX، IECEx یا NEC
• امکان نصب در Zone 1، Zone 2 یا Zone 21 و 22

شرکت الکترو تابلو پرتو صنعت با تمرکز بر کیفیت، نوآوری و رضایت مشتری، توانسته است با بهره‌ گیری از تکنولوژی روز دنیا، ساختارهای ایمن و استانداردی برای شرایط خاص محیط‌های صنعتی ارائه دهد.

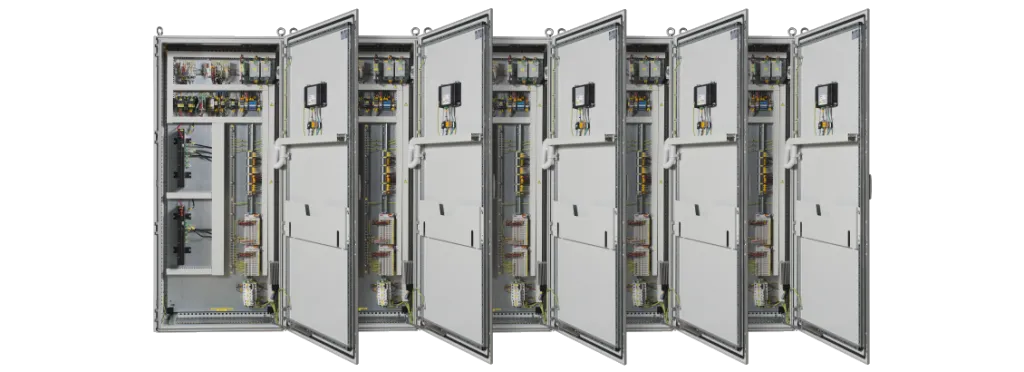

تابلو برق ضد انفجار

سایر خدمات : نصب و راه اندازی تابلو برق چنج اور تهران

چرا استفاده از تابلو برق ضد انفجار ضروری است؟

در بسیاری از صنایع از جمله نفت، گاز، پتروشیمی، پالایشگاه‌ها، صنایع شیمیایی، معادن، صنایع دارویی و حتی برخی از کارخانه‌های تولید مواد غذایی، محیط کاری به‌ گونه‌ای است که احتمال وجود گازهای قابل اشتعال یا گرد و غبارهای انفجاری وجود دارد. در چنین فضاهایی، کوچک‌ ترین جرقه می‌تواند منجر به انفجار مهیب شود و خسارات مالی و جانی سنگینی به همراه داشته باشد. از این رو استفاده از تابلوهای برق استاندارد در این محیط‌ها ممنوع است و باید حتماً از تابلوهای ضد انفجار دارای تأییدیه‌های معتبر استفاده شود. استفاده از تابلو ضد انفجار بدون رعایت استانداردهای جهانی هیچ ارزشی نخواهد داشت. مهم‌ترین استانداردهای مورد تأیید شامل ATEX (Directive 2014/34/EU) برای اتحادیه اروپا، IEC 60079 برای مناطق خطرناک و سایر موارد می باشد.

 کاربردهای تابلو برق ضد انفجار

تابلوهای ضد انفجار در مکان‌های زیر به‌ طور گسترده کاربرد دارند:

• پالایشگاه‌های نفت و گاز
• سکوهای دریایی و سکوهای حفاری
• پتروشیمی‌ها
• صنایع رنگ و رزین
• معادن زغال‌ سنگ و فلزات
• صنایع دارویی و تولید حلال‌ها
• انبارهای مواد شیمیایی
• کارخانه‌های تولید رنگ، تینر و چسب

دقت کنید که این تابلو ها علاوه بر بهینه سازی مصرف انرژی با تابلوهای برق مدرن مزایای دیگری نیز دارند. به طور مثال می توانیم به افزایش ایمنی محیط کار و کارکنان، کاهش خطر آتش‌ سوزی و انفجار، افزایش طول عمر تجهیزات برقی در محیط‌های سخت و موارد دیگر اشاره کرد.

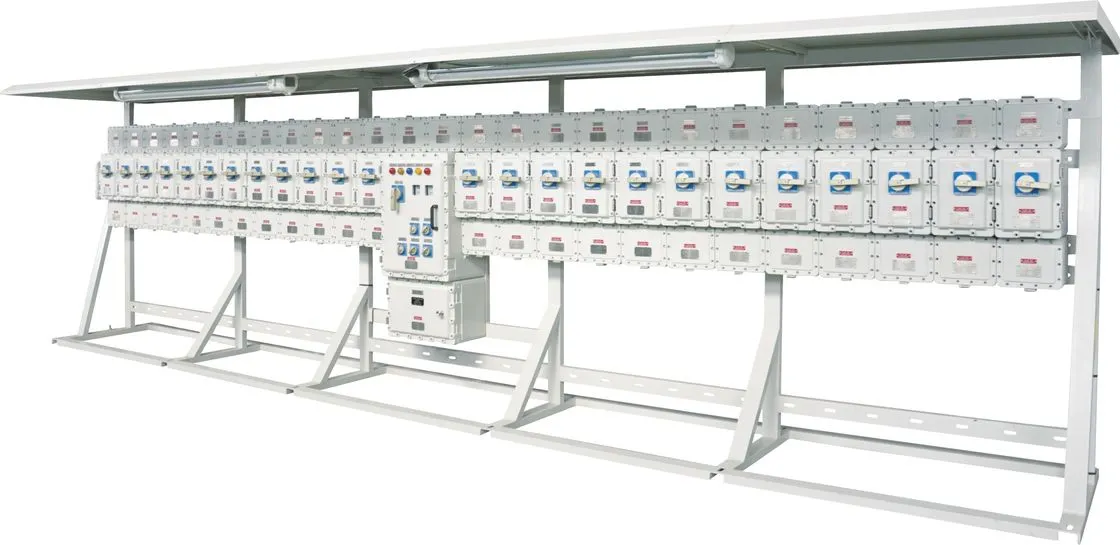

تابلو برق ضد انفجار

انواع تابلو برق ضد انفجار

تابلوهای ضد انفجار بر اساس نوع طراحی و استانداردهای محافظتی به انواع مختلفی تقسیم می‌شوند:

• تابلو با محفظه ضد انفجار (Flameproof / Ex d): در این نوع، محفظه به‌ گونه‌ای طراحی شده که اگر انفجاری در داخل آن رخ دهد، فشار و شعله به خارج منتقل نمی‌شود.
• تابلو با ایزولاسیون افزایشی (Increased Safety / Ex e): در این مدل، از طراحی‌هایی استفاده می‌شود که احتمال ایجاد جرقه را به حداقل می‌رساند و تجهیزات در شرایطی ایمن قرار می‌گیرند.
• تابلو تحت فشار مثبت (Pressurized / Ex p): در این مدل، با وارد کردن هوای فشرده یا گاز بی‌ اثر به داخل محفظه، از ورود گازهای قابل اشتعال محیط به داخل تابلو جلوگیری می‌شود.
• تابلو رزینی یا ریخته‌ گری‌ شده (Encapsulation / Ex m): قطعات الکتریکی به‌ طور کامل با رزین یا ترکیب‌های مخصوص پوشانده می‌شوند تا هیچ تماسی با هوای بیرونی نداشته باشند.

نکته مهم این است که شرکت الکترو تابلو پرتو صنعت با سابقه‌ای درخشان در طراحی و اجرای انواع تابلو برق صنعتی و تعمیر و عیب یابی تابلو برق صنعتی در تهران، یکی از معدود شرکت‌های ایرانی است که توانایی تولید و نصب تابلوهای برق ضد انفجار مطابق با استانداردهای بین‌ المللی را دارد.

مراحل طراحی و ساخت تابلو برق ضد انفجار

طراحی و ساخت تابلو برق ضد انفجار نیازمند تخصص فنی بالا و رعایت دقیق مقررات ایمنی است. مراحل کلی شامل بازرسی محل نصب و تعیین کلاس خطر، انتخاب نوع تابلو مناسب (Ex d، Ex e، Ex p و…)، طراحی مدار داخلی و انتخاب تجهیزات سازگار، ساخت محفظه با متریال مناسب، درزگیری و عایق‌ بندی دقیق، تست فشار، تست نشتی و تست عملکرد، اخذ گواهینامه‌های لازم از مراجع معتبر و نصب و بهره‌ برداری با رعایت اصول ایمنی می باشد.  در عین حال اهمیت به نکات نصب و نگهداری تابلو برق ضد انفجار نیز مهم است. توجه کنید که نصب تابلو باید توسط نیروی متخصص و با رعایت دستورالعمل‌های ایمنی انجام شود. در عین حال درب تابلو نباید در زمان عملکرد باز شود. دوره‌های بازرسی منظم برای بررسی سلامت تابلو ضروری است. در صورت خرابی یا نشتی، فقط تعمیر توسط شرکت‌های دارای مجوز انجام گیرد. برای این کا رمی توانید با کارشناسان ما در ارتباط باشید.

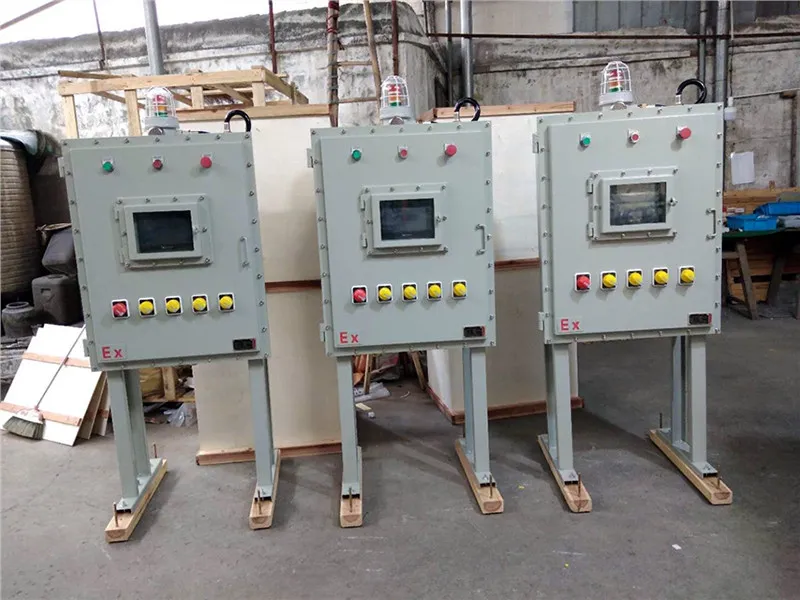

تابلو برق ضد انفجار

سایر خدمات : نصب و راه اندازی تابلو بانک خازنی

سخن آخر

در محیط‌های صنعتی که با مواد قابل اشتعال و انفجاری سروکار دارند، ایمنی حرف اول را می‌زند. تابلو برق ضد انفجار، یک ضرورت در این محیط‌هاست نه یک انتخاب. انتخاب تابلو مناسب، با رعایت کامل استانداردهای بین‌ المللی و طراحی دقیق، می‌تواند از وقوع فجایع جبران‌ ناپذیر جلوگیری کند. شرکت الکترو تابلو پرتو صنعت با ارائه خدمات کامل در این زمینه، همراه مطمئن صنایع مختلف در مسیر ایمن‌ سازی تجهیزات برقی است. اگر به دنبال تابلو برق ضد انفجار با کیفیت، استاندارد و قابل اعتماد هستید، این شرکت یکی از بهترین گزینه‌های پیش روی شماست.
