تابلو برق میمیک و کاربردهای آن

در دنیای امروز، نظارت و کنترل بر جریان برق در مجموعه‌های صنعتی، پزشکی، مسکونی و … اهمیت فوق‌العاده‌ای پیدا کرده است. یکی از ابزارهای کاربردی که در مدیریت و کنترل سیستم‌های برق‌رسانی مورد استفاده قرار می‌گیرد، تابلو برق میمیک کنترل است. این نوع تابلوها به دلیل طراحی دقیق و عملکرد ساده اما کارآمد خود، توانسته‌ اند جایگاه ویژه‌ای در صنایع مختلف به‌ دست آورند. از این رو در ادامه این نوشته از وب سایت شرکت الکترو تابلو پرتو صنعت به بررسی تابلو برق میمیک و کاربردهای آن خواهیم پرداخت.

تابلو برق میمیک چیست؟

تابلو برق میمیک نوعی تابلو کنترل و نمایش است که در آن مسیرها، وضعیت عملکرد تجهیزات و ارتباطات بین اجزای سیستم به‌ صورت بصری و شماتیک به نمایش درمی‌آید. واژه میمیک (Mimic) به معنای شبیه‌ سازی است و در این تابلوها، فرآیند صنعتی یا مسیر انتقال جریان برق به‌ صورت گرافیکی و با استفاده از نقشه‌های پنل‌ دار، چراغ‌های نشانگر، کلیدها، و نمایشگرهای دیجیتال شبیه‌ سازی می‌شود. ساختار کلی تابلو میمیک نیز اهمیت زیادی دارد. تابلوهای میمیک معمولاً از اجزای زیر تشکیل می‌شوند:

• پنل‌های موزائیکی یا چاپی که مسیر جریان برق یا فرآیند را نشان می‌دهند
• چراغ‌های LED برای نمایش وضعیت روشن یا خاموش بودن تجهیزات
• کلیدهای قطع و وصل دستی یا فشاری
• نمایشگرهای دیجیتال یا آنالوگ
• سنسورها و نشانگرهای وضعیت آنلاین
• رابط‌های ارتباطی با سیستم‌های کنترلی نظیر PLC

اهمیت این اجزا به ما کمک می کند تا اطلاعات بیشتری درباره تابلو برق میمیک و کاربردهای آن در صنایع مختلف داشته باشیم. مزایای استفاده از تابلوهای برق میمیک نیز شامل نمایش بصری دقیق و قابل فهم برای اپراتورها، افزایش سرعت واکنش در مواقع اضطراری، کاهش خطاهای انسانی در نظارت و کنترل، امکان تحلیل بهتر فرآیندها با استفاده از داده‌های آنلاین، افزایش ایمنی سیستم با کنترل به‌ موقع مشکلات، سهولت در آموزش اپراتورها و تکنسین‌ها و کاهش نیاز به چک‌  کردن دستی تجهیزات در محل می باشد.

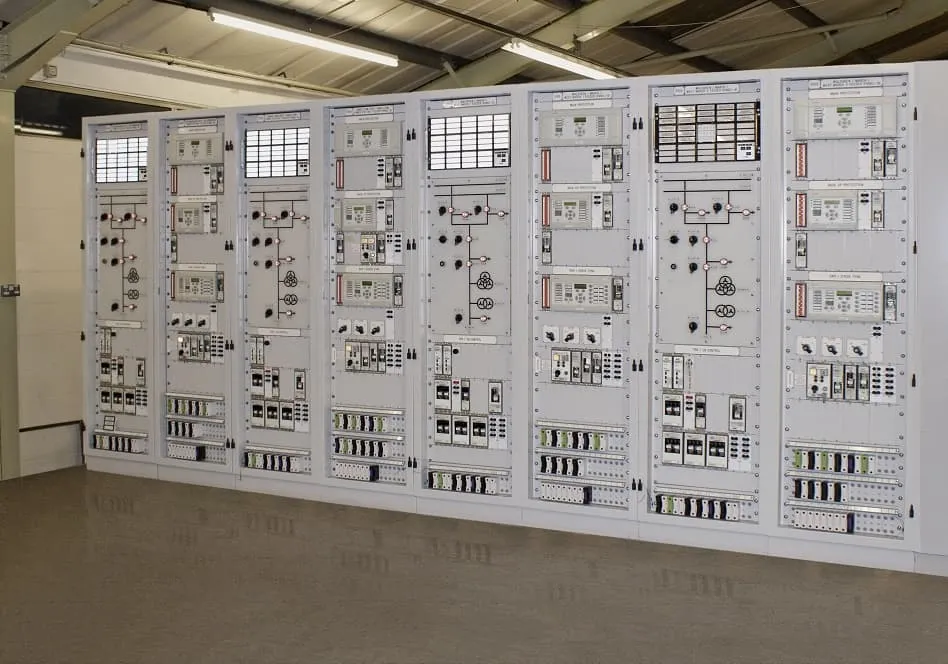

تابلو برق میمیک

تفاوت تابلوهای میمیک با تابلوهای معمولی

تابلوهای برق سنتی مانند تابلو برق صنعتی سه فاز اغلب فقط حاوی قطعات الکتریکی مانند کنتاکتورها، فیوزها، رله‌ها و کلیدهای قدرت هستند. در مقابل، تابلوهای میمیک دارای بخش نمایشی و مانیتورینگ هستند که به اپراتور کمک می‌کند در یک نگاه کلی، وضعیت عملکردی کل سیستم را تشخیص دهد. در واقع تابلوهای میمیک نوعی ارتقاء یافته از تابلوهای سنتی هستند که علاوه‌ بر کنترل، قابلیت اطلاع‌ رسانی بصری و سریع را نیز دارند. با این توضیحات در ادامه بیشتر به این موضوع می پردازیم که تابلو برق میمیک و کاربردهای آن چیست؟

تابلو برق میمیک و کاربردهای آن

همانطور که اشاره کردیم با پیشرفت فناوری و گسترش نیاز صنایع به کنترل، نظارت و مانیتورینگ دقیق تجهیزات، استفاده از تجهیزات پیشرفته‌ای همچون تابلو برق میمیک (Mimic Panel) به یک ضرورت در واحدهای صنعتی، نیروگاه‌ها، پالایشگاه‌ها و خطوط تولید تبدیل شده است. این تابلوها نه‌ تنها فرآیندهای صنعتی را به‌ صورت گرافیکی نمایش می‌دهند، بلکه امکان کنترل و مشاهده لحظه‌ای وضعیت اجزای مختلف سیستم را فراهم می‌کنند. حال می خواهیم بدانیم که تابلو برق میمیک و کاربردهای آن در صنایع مختلف چیست؟

صنایع تولیدی و مونتاژ

در کارخانه‌هایی که فرآیندهای مختلفی به‌ صورت پیوسته در جریان است، مانند صنایع غذایی، دارویی، خودروسازی یا بسته‌ بندی، استفاده از تابلو میمیک بسیار رایج است. این تابلوها موقعیت و وضعیت تجهیزات، سنسورها و خطوط انتقال را به صورت زنده نمایش می‌دهند.

تابلو برق میمیک و کاربردهای آن  در نیروگاه‌ها و ایستگاه‌های برق

در ایستگاه‌های توزیع و تولید برق، تابلوهای میمیک برای نمایش جریان برق، ولتاژ، وضعیت کلیدزنی، و شبکه‌های توزیع مورد استفاده قرار می‌گیرند. این تابلوها به اپراتورها کمک می‌کنند در شرایط اضطراری به‌ سرعت اقدامات لازم را انجام دهند.

صنایع نفت، گاز و پتروشیمی

در پالایشگاه‌ها، خطوط انتقال مواد و مخازن ذخیره، تابلوهای میمیک برای نظارت دقیق بر وضعیت لوله‌ها، دما، فشار، نشت و سایر متغیرهای بحرانی به کار می‌روند. این تابلوها اغلب با سیستم‌های هشدار و آلارم یکپارچه می‌شوند.

سیستم‌های تصفیه آب و فاضلاب

تابلو برق میمیک و کاربردهای آن در سیستم های تصفیه آب و فاضلاب نیز دیده می شود. در حقیقت در تأسیسات تصفیه، فرآیندهای پیچیده‌ای شامل پمپاژ، فیلتر، تزریق مواد شیمیایی و ذخیره ‌سازی انجام می‌شود. تابلوهای میمیک با نمایش گرافیکی، این فرآیندها را قابل مشاهده و قابل کنترل می‌کنند.

ساختمان‌های بزرگ و مجتمع‌های هوشمند

در برج‌های مسکونی یا تجاری که دارای سیستم‌های تهویه، برق اضطراری، آسانسور، و کنترل روشنایی هستند، تابلوهای میمیک برای کنترل متمرکز این بخش‌ها کاربرد دارند.

ترکیب تابلوهای میمیک با فناوری PLC و HMI

یکی از تحولات مهم در سال‌های اخیر، ادغام تابلوهای میمیک با سیستم‌های PLC و HMI بوده است. این ترکیب موجب ارتقاء چشمگیر کارایی تابلوهای برق و انواع تابلو برق توزیع شده است. مزایای استفاده از PLC در تابلو برق میمیک و کاربردهای آن عبارتند از:

• قابلیت برنامه‌ ریزی منطقی و انعطاف‌ پذیر
• کاهش حجم سیم‌ کشی‌ها و اجزای مکانیکی
• افزایش دقت و سرعت در کنترل تجهیزات
• سهولت در اعمال تغییرات در فرآیند بدون نیاز به تغییر سخت‌ افزاری

نقش HMI در ارتقاء تابلوهای میمیک نیز شامل موارد زیر است:

• نمایش دیجیتال و گرافیکی فرآیندها با رابط کاربری پیشرفته
• امکان ثبت اطلاعات و تحلیل داده‌ها به‌ صورت لحظه‌ای
• قابلیت اتصال به شبکه‌های صنعتی و ارسال هشدار به اپراتور
• افزایش ایمنی با هشدارهای صوتی و تصویری

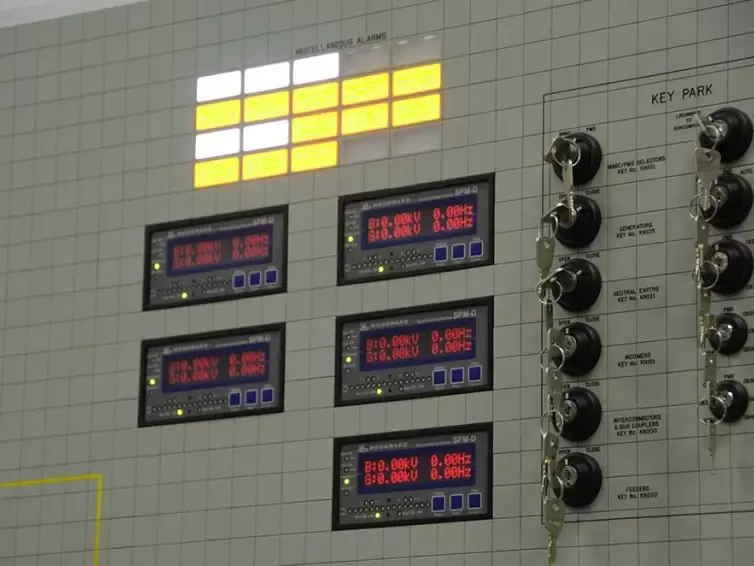

تابلو برق میمیک

در نهایت دقت داشته باشید که امروزه تابلوهای میمیک نه‌ تنها در قالب پنل‌های ایستا ساخته می‌شوند، بلکه می‌توانند دارای ویژگی‌هایی مانند قابلیت مانیتورینگ آنلاین تجهیزات صنعتی، نمایش سیگنال‌های وضعیت مانند فعال/غیرفعال، خطا، آماده به کار، پشتیبانی از شبکه‌های کابلی و بی‌ سیم برای ارسال و دریافت داده، تعبیه تجهیزات حفاظتی مانند کلید اتوماتیک، فیوز و رله‌ های حفاظتی، طراحی با زوایای دید متنوع برای نصب در محیط‌های مختلف و سایر موارد باشند.

سخن آحر

تابلوهای برق میمیک، راه‌ حلی هوشمند و ایمن برای نظارت و کنترل فرآیندهای پیچیده صنعتی هستند. این تابلوها با فراهم‌ کردن یک رابط گرافیکی بین انسان و ماشین، سرعت واکنش اپراتورها را در مواقع ضروری افزایش داده و خطاهای احتمالی را کاهش می‌دهند. ترکیب تابلوهای میمیک با PLC و HMI نیز تحولی در مسیر هوشمندسازی فرآیندها ایجاد کرده است. اگر به دنبال طراحی و ساخت تابلو برق میمیک استاندارد، بادوام و سفارشی‌ شده هستید، پیشنهاد ما به شما، همکاری با شرکت الکترو تابلو پرتو صنعت است. شرکتی که با تکیه بر دانش فنی روز و تجربه عملیاتی گسترده، در اجرای پروژه‌های صنعتی و طراحی و ساخت تابلو برق میمیک و کاربردهای آن همواره یک گام جلوتر است.
