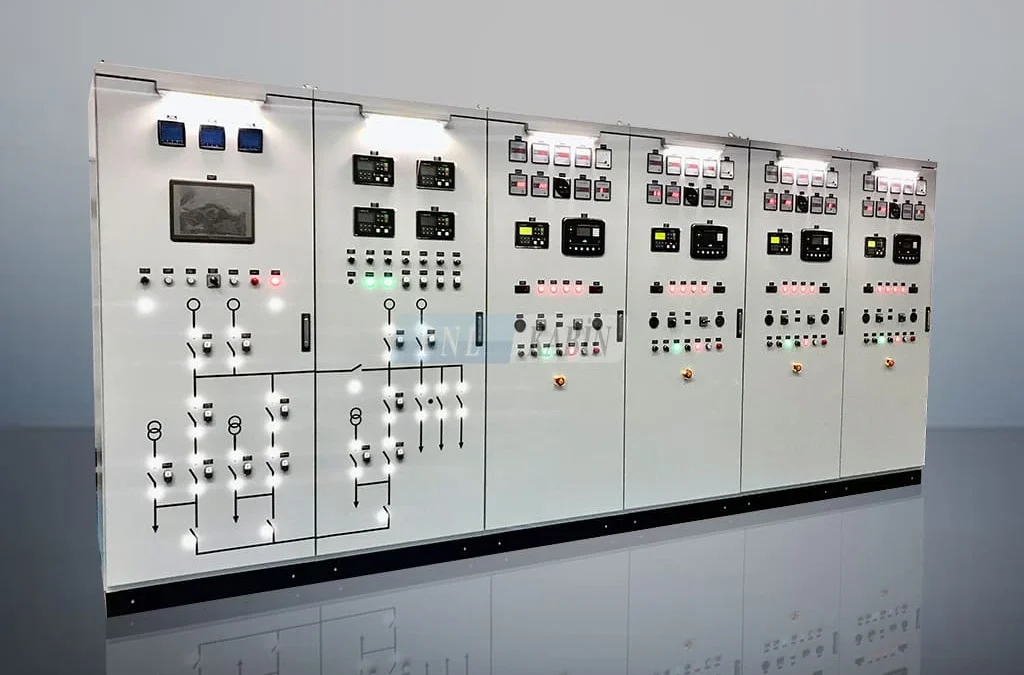

نقشه تابلو برق فول اتوماتیک دیزل ژنراتور

نقشه تابلو برق فول اتوماتیک دیزل ژنراتور یکی از مهم‌ترین ابزارها در حوزه تأمین انرژی الکتریکی پایدار به شمار می‌رود. این نقشه نشان‌دهنده ساختار و نحوه اتصال اجزای مختلف تابلو برق است و به‌ عنوان مرجع اصلی برای نصب، راه‌ اندازی و تعمیر سیستم‌های قدرت استفاده می‌شود. اهمیت این موضوع زمانی بیشتر می‌شود که بدانیم دیزل ژنراتورها در بسیاری از صنایع، بیمارستان‌ها، مراکز داده، کارگاه‌ها و حتی مجتمع‌های مسکونی به‌ عنوان منبع برق اضطراری یا دائم‌ کار استفاده می‌شوند. شرکت الکترو تابلو پرتو صنعت به عنوان یکی از پیشگامان طراحی و ساخت تابلوهای برق فول اتوماتیک دیزل ژنراتور خدمات ویژه ای ارائه می کند.

اهمیت نقشه تابلو برق فول اتوماتیک دیزل ژنراتور چیست؟

هر سیستم الکتریکی پیچیده نیازمند یک نقشه دقیق است که اجزا، مسیرها و نحوه ارتباط آن‌ها با یکدیگر را نشان دهد. در تابلو برق فول اتوماتیک دیزل ژنراتور، نقشه نه‌تنها مسیر عبور جریان و اجزای حفاظتی و کنترلی را مشخص می‌کند، بلکه مبنای نصب، راه‌اندازی، عیب‌یابی و تعمیرات نیز به شمار می‌رود. اهمیت نقشه در این تابلوها را می‌توان در موارد زیر خلاصه کرد:

• تضمین ایمنی: با داشتن یک نقشه دقیق، احتمال بروز اتصال کوتاه و خطرات ناشی از برق‌ گرفتگی کاهش می‌یابد.
• کاهش هزینه‌ها: اجرای اصولی بر اساس نقشه، هزینه‌های ناشی از خطا و دوباره‌ کاری را کاهش می‌دهد.
• تسهیل تعمیرات: در صورت خرابی یا بروز خطا، نقشه مسیر عیب‌یابی را کوتاه‌تر و دقیق‌تر می‌کند.
• استانداردسازی: نقشه امکان رعایت استانداردهای برق صنعتی و ایمنی را فراهم می‌کند.

اجزای اصلی نقشه تابلو برق فول اتوماتیک دیزل ژنراتور چیست؟

نقشه این تابلوها نشان‌ دهنده مجموعه‌ای از قطعات و تجهیزات است که در کنار هم کار می‌کنند. مهم‌ترین اجزای تابلو برق کارگاهی عبارتند از:

• کلیدهای اصلی (Main Switches): برای اتصال یا قطع ژنراتور از شبکه اصلی به کار می‌روند و در نقشه با علائم مشخص نمایش داده می‌شوند.
• کنترلر دیجیتال (Controller) در نقشه تابلو برق فول اتوماتیک دیزل ژنراتور: قلب تپنده سیستم است که وظیفه کنترل روشن و خاموش شدن دیزل ژنراتور را به صورت اتوماتیک بر عهده دارد. در نقشه با ورودی‌ها و خروجی‌های آن مشخص می‌شود.
• سیستم حفاظت (Protection System): شامل فیوزها، کلیدهای محافظ جان و رله‌های حفاظتی است. این بخش در نقشه جایگاه ویژه‌ای دارد زیرا ایمنی کل سیستم را تضمین می‌کند.
• ترانسفورماتورها: برای تطبیق ولتاژ و جریان مورد استفاده قرار می‌گیرند و در نقشه‌ها به شکل سمبل‌های استاندارد ترسیم می‌شوند.
• سیستم اندازه‌ گیری (Measuring Instruments): آمپرمتر، ولت‌متر، فرکانس‌متر و پاورمتر که در نقشه با محل نصب و اتصالات دقیق نمایش داده می‌شوند.
• مدار فرمان: نقشه مدار فرمان نشان می‌دهد که چگونه سیگنال‌ها از کنترلر به رله‌ها، کنتاکتورها و سایر تجهیزات منتقل می‌شوند.

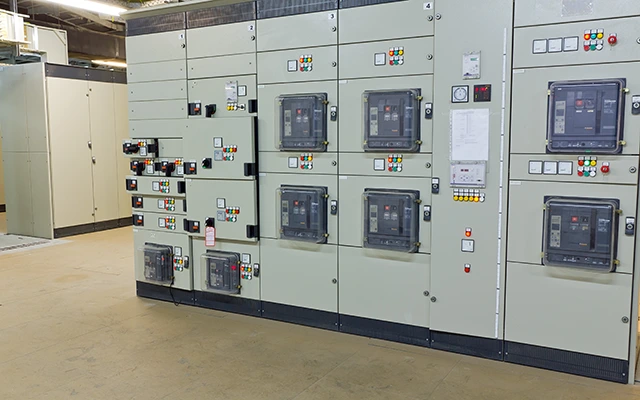

نقشه تابلو برق فول اتوماتیک دیزل ژنراتور

انواع نقشه در تابلو برق فول اتوماتیک کدامند؟

نقشه تابلو برق فول اتوماتیک دیزل ژنراتور معمولاً در چند سطح مختلف تهیه می‌شود:

• نقشه تک‌ خطی (Single Line Diagram): برای نمایش کلی اجزای اصلی و مسیر جریان.
• نقشه تفصیلی (Detailed Diagram): شامل جزئیات دقیق سیم‌کشی، ترمینال‌ها و ارتباط بین تجهیزات.
• نقشه مدار فرمان (Control Circuit Diagram): نحوه عملکرد اتوماتیک سیستم را نمایش می‌دهد.
• نقشه جانمایی (Layout Drawing): محل قرارگیری تجهیزات داخل تابلوبرق صنعتی را مشخص می‌کند.

نحوه عملکرد تابلو برق فول اتوماتیک دیزل ژنراتور چگونه است؟

تابلو فول اتوماتیک به‌ گونه‌ای طراحی می‌شود که به محض قطع برق شهری، بلافاصله دیزل ژنراتور روشن شده و جریان برق بدون وقفه به بار مصرفی منتقل شود. این روند در نقشه مدار فرمان به وضوح مشخص می‌شود.

• قطع برق شبکه اصلی
• ارسال سیگنال به کنترلر
• روشن شدن دیزل ژنراتور
• انتقال بار از شبکه به ژنراتور
• بازگشت برق شبکه
• خاموش شدن ژنراتور و انتقال بار به شبکه

طراحی نقشه با توجه به نیاز پروژه

هر پروژه صنعتی یا ساختمانی نیازهای خاص خود را دارد. به عنوان مثال در بیمارستان‌ها تأکید بر عملکرد بدون وقفه است، در حالی که در کارگاه‌های صنعتی ممکن است تحمل چند ثانیه تأخیر امکان‌ پذیر باشد. شرکت الکترو تابلو پرتو صنعت با بررسی شرایط پروژه، نقشه تابلو برق فول اتوماتیک دیزل ژنراتور متناسب با نیاز مشتری طراحی می‌کند.

مزایای استفاده از نقشه دقیق تابلو برق فول اتوماتیک دیزل ژنراتور چیست؟

وقتی نقشه به‌ طور دقیق طراحی شده باشد، تمام مسیرهای جریان، کلیدها، فیوزها و رله‌های حفاظتی به‌ درستی جانمایی می‌شوند. این موضوع احتمال بروز اتصال کوتاه، آتش‌ سوزی یا آسیب به تجهیزات و افراد را به حداقل می‌رساند. اگر نقشه از ابتدا دقیق و استاندارد طراحی شود، نصاب‌ها بدون ابهام می‌توانند تابلو را اجرا کنند. این موضوع باعث کاهش خطا، جلوگیری از دوباره‌ کاری و صرفه‌ جویی در هزینه نصب و حتی تعمیرات آینده خواهد شد. نقشه تابلو برق فول اتوماتیک دیزل ژنراتور دقیق مثل یک راهنمای کامل عمل می‌کند. تکنسین‌ها می‌دانند هر کابل، کلید یا رله دقیقاً کجا باید نصب شود. همین امر زمان اجرای پروژه را کوتاه‌تر می‌کند و بهره‌ برداری سریع‌تر آغاز می‌شود.

صنایع همیشه در حال تغییر و رشد هستند. اگر نقشه تابلو برق ستاره مثلث به‌ صورت اصولی و آینده‌ نگرانه طراحی شده باشد، اضافه کردن تجهیزات جدید یا ارتقای سیستم بدون مشکل و دوباره‌کاری انجام می‌شود. در صورت بروز خطا یا خاموشی، داشتن یک نقشه کامل کمک می‌کند تعمیرکار مسیر جریان و تجهیزات را سریع‌تر بررسی کند و به محل دقیق اشکال برسد. این موضوع زمان خاموشی و خسارت ناشی از آن را به حداقل می‌رساند.

استانداردها و الزامات در طراحی نقشه تابلو برق فول اتوماتیک دیزل ژنراتور چیست؟

برای ترسیم نقشه تابلو برق فول اتوماتیک، رعایت استانداردهای بین‌المللی همچون IEC، IEEE و NEMA ضروری است. این استانداردها شامل نمادگذاری اجزا، رنگ‌بندی سیم‌ها، حداقل فاصله‌های ایمنی و ظرفیت تحمل جریان می‌باشند. رعایت این اصول به معنی عملکرد ایمن، کاهش ریسک حقوقی و امکان استفاده از تابلو در پروژه‌های بین‌ المللی است.

سخن آخر

نقشه تابلو برق فول اتوماتیک دیزل ژنراتور نقش اساسی در تضمین عملکرد مطمئن و ایمن سیستم‌های قدرت دارد. این نقشه‌ها باید با دقت بالا و رعایت استانداردهای بین‌ المللی طراحی شوند تا از بروز خطا و خسارت جلوگیری شود. شرکت الکترو تابلو پرتو صنعت با بیش از یک دهه تجربه، توانسته طیف گسترده‌ای از خدمات و محصولات در زمینه تابلوهای برق صنعتی و اتوماتیک ارائه دهد. این شرکت با شعار کیفیت، رضایت مشتری و نوآوری، همواره در تلاش است بهترین راهکارها را به صنایع و مشتریان خود عرضه کند.
